Futaba FX-36, přijímač R7208SB

Detailní popis

Pokročilá 18kanálová RC souprava v pultovém uspořádání používající telemetrický přenosový systém FASSTest-2.4GHz pro sportovní i velmi pokročilé rekreační modeláře a jejich jednoduché, složité i obří modely. Vysílač je možno také přepnout do přenosových režimů T-FHSS Air (rovněž telemetrický), FASST Multi/7ch a S-FHSS a používat tak celou škálu leteckých přijímačů Futaba s telemetrií i bez ní. S přijímačem R7208SB obsaženým v soupravě máte k dispozici 8 kanálů PWM pro klasická serva (resp. 16 kanálů při použití režimu 2 přijímačů) nebo plných 18 kanálů prostřednictvím sběrnic S.BUS a S.BUS2; stejně jako telemetrické údaje o napájecím napětí přijímače, napětí dalšího externího (např. pohonného) akumulátoru a síle signálu zachycovaného přijímačem. Další telemetrická data můžete získávat z dodatečných telemetrických senzorů připojených do sběrnice S.BUS2.

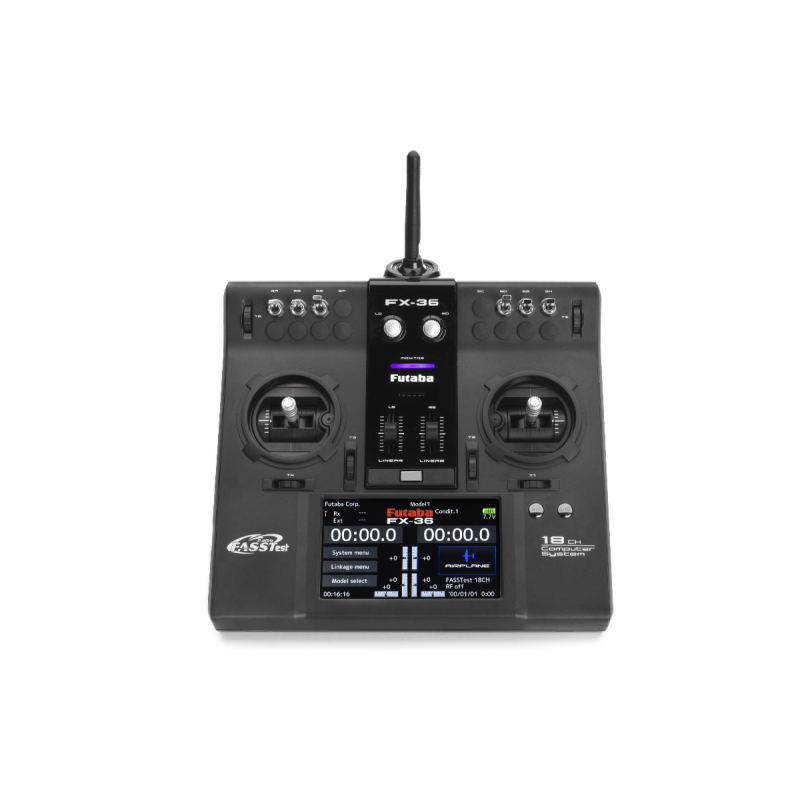

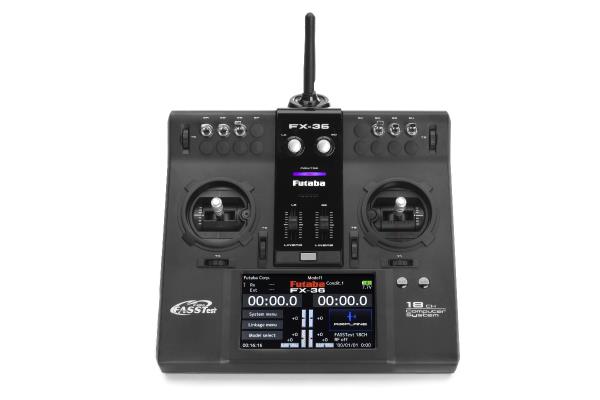

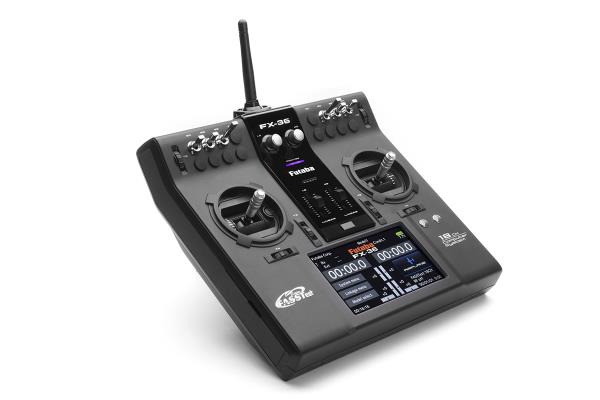

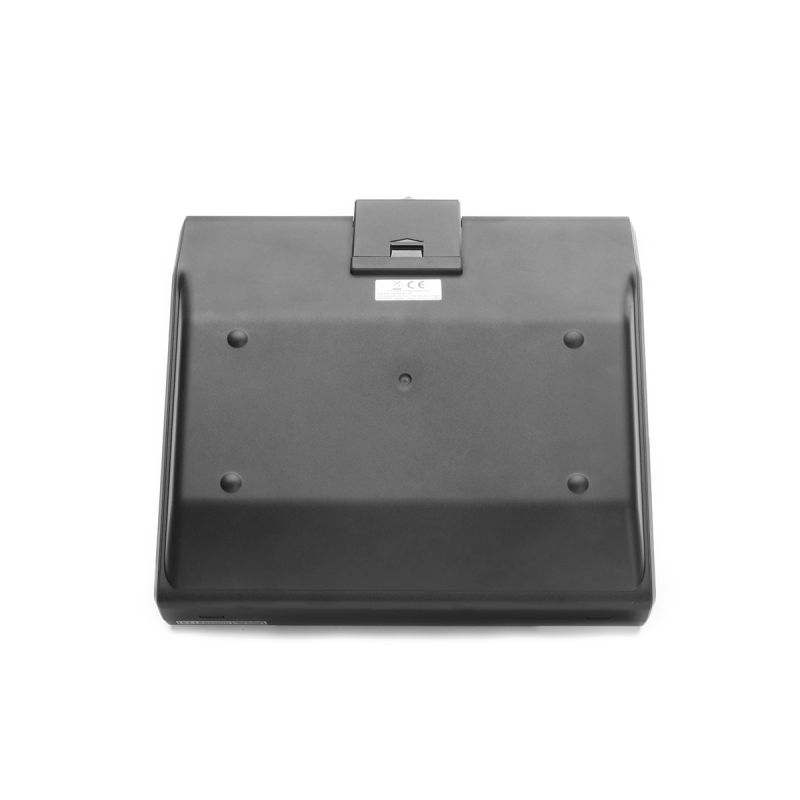

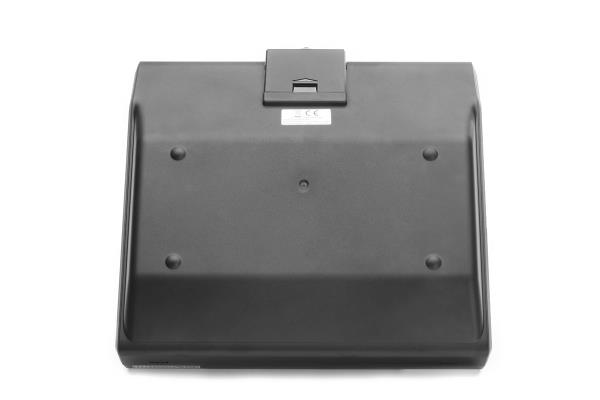

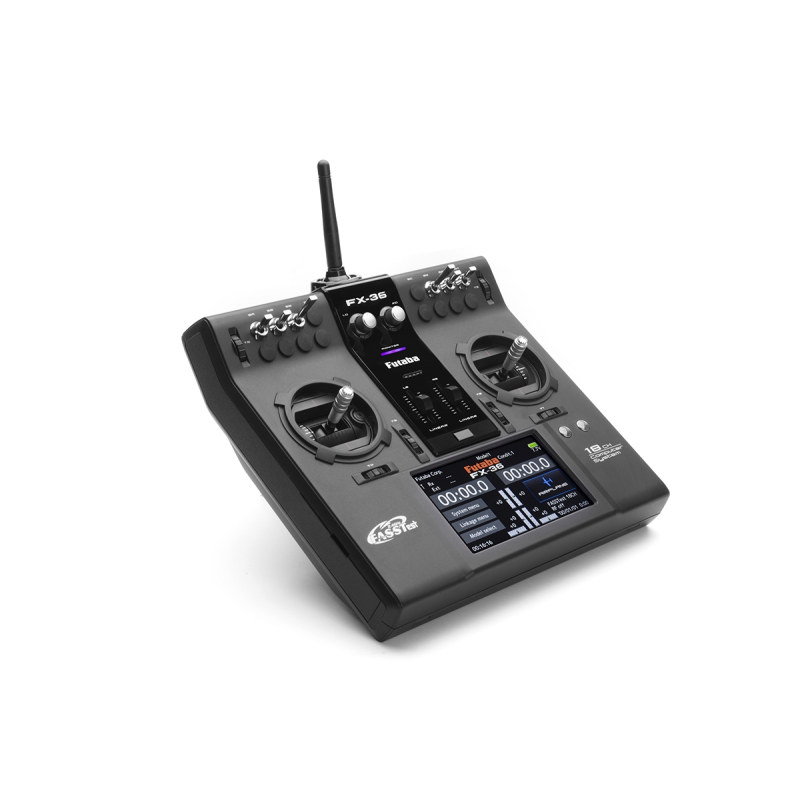

Vysílač FX-36 ve skříňce dokonale padnoucí do pultu je vybaven přesnými křížovými ovladači s nastavitelnou aretací/neutralizací, 6 přepínači, 2 posuvnými ovladači, 6 digitálními otočnými trimy a 2 otočnými proporcionálními ovladači. Vysílač nabízí možnost instalace dalších páčkových přepínačů nebo přepínačů v pákách křížových ovladačů. K programování slouží dvojice tlačítek a velký podsvícený barevný dotykový LCD displej zajišťující snadnou orientaci v intuitivním menu. FX-36 má paměť pro 30 modelů neomezeně rozšiřitelnou pomocí SD karty a širokou škálu pokročilých mixových funkcí pro akrobatická letadla, větroně, vrtulníky a multikoptéry. Kromě zobrazení telemetrických dat na displeji je k dispozici hlasový výstup telemetrie v zásuvce pro sluchátko (není součástí soupravy). FX-36 je vybaven zásuvkou učitel-žák a umožňuje rovněž programovat a nastavovat S.BUS serva.

Pro napájení je možno použít šestičlánkový NiMH akumulátor 1800 mAh nebo 2S akumulátor LiFe 2200 mAh (prodávají se zvlášť).

FUNKCE

• Přenosový systém FASSTest 18CH s telemetrií (16 proporcionálních + 2 spínané kanály), superrychlý FASSTest 12CH (12 kanálů, telemetrie pouze napájecí napětí přijímače), FASST MULTI (16+2 kanály bez telemetrie, FASST 7CH (7 kanálů), T-FHSS Air s telemetrií, S-FHSS 2.4GHz bez telemetrie
• Barevný podsvícený dotykový LCD displej 4,3“ pro rychlé a snadné programování
• Až 8 letových režimů pro dokonalé ovládání vašeho modelu za všech podmínek
• Plná telemetrie s přenosem dat ze široké škály senzorů s možností zápisu na SD kartu
• Paměť pro 30 modelů neomezeně rozšiřitelná pomocí SD karty
• Napájení: NiMH vysílačový akumulátor 7,2 V 1800 mAh nebo 2S LiFe 6,6 V 2200 mAh
• Hlasový výstup telemetrie na zásuvce pro sluchátko (jack 3,5 mm)
• Aktualizovatelný software
• Volně přiřaditelné 2 posuvné a 2 otočné ovladače, 6 přepínačů, 6 digitálních otočných trimů
• Možnosti rozšíření: 2x páčkový přepínač (2- nebo 3polohový), 2x přepínače do pák křížových ovladačů (2- nebo 3polohový, tlačítko)
• Přesné křížové ovladače uložené ve 4 kuličkových ložiscích
• Zásuvka učitel-žák
• Zásuvka pro programování serv S.BUS
• Jména modelů s až 15 znaky
• Subtrimy
• Obracení smyslu výchylek serv
• Nastavení koncových bodů a limitů výchylek
• Nastavení rychlosti serv
• Resetování dat
• Nouzové výchylky fail-safe
• Nastavení rychlosti serv
• Dvojí výchylky
• Nastavení průběhu výchylek po 2 exponenciálních křivkách nebo 17bodových křivkách.
• Volně programovatelné mixy (10 mixů pro každý letový režim)
• Zhasínání motoru
• Bezpečný volnoběh
• Logicky vázané přepínače
• Uživatelské menu (dovoluje pro větší přehlednost vybrat jen několik nejvíce používaných programových funkcí)
• Servo monitor a servotester
• Dvě časomíry (stopky nebo časovač)
• Provozní doba modelu
• Provozní doba vysílače
• Signalizace polohy ovladače plynu při zapnutí
• Nastavitelné podsvícení displeje
• Kalibrace křížových ovladačů
• Výstražná signalizace – zvuková a vibrační
• Kontrola dosahu
• Nastavení režimu činnosti se 2 přijímači

Programové menu pro akrobatická letadla

• 13 typů křídla
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek
• Diferenciace výchylek křidélek
• Mix křidélka-vztlakové klapky
• Mix křidélka-brzdící klapky
• Mix křidélka-směrovka
• Mix aerodynamická brzda-výškovka
• Mix směrovka-křidélka
• Mix camber (zakřivení odtokové hrany)
• Mix výškovka-camber
• Mix vztlakové klapky-výškovka
• Kopaný výkrut
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)

Programové menu pro větroně

• 13 typů křídla
• 3 typy ocasních ploch
• 2 typy svislých ocasních ploch (wingletů)
• Nastavování klapek
• Diferenciace výchylek křidélek
• Mix křidélka-vztlakové klapky
• Mix křidélka-brzdící klapky
• Mix křidélka-směrovka
• Mix aerodynamická brzda-výškovka
• Mix směrovka-křidélka
• Mix camber (zakřivení odtokové hrany)
• Mix výškovka-camber
• Mix vztlakové klapky-výškovka
• Mix butterfly
• Mix butterfly-výškovka
• Trim mix 1 a 2
• Motýlkové ocasní plochy
• Mix ailevator (výškovka na 2 serva)
• Winglety
• Mix Motor (pro ovládání přepínačem s nastavitelným rozběhem a doběhem)

Programové menu pro vrtulníky

• 8 typů desky cykliky
• 17bodové křivky plynu
• 17bodové křivky kolektivu
• Akcelerace
• Autorotace
• Nastavení výchylek a korekcí pro desku cykliky.
• Limit výchylek cyklického řízení
• Korekční mixy do plynu
• Řízení zisku gyra
• Mix kolektiv-jehla
• Revomix
• Ovládání governoru

Programové menu pro multikoptéry

• Řízení zisku gyra

Kompatibilní telemetrické senzory a další zařízení

• Teplotní senzor (SBS-01T)
• Teplotní senzor (SBS-01TE)
• Otáčkoměr s optickým snímačem (SBS-01RO)
• Otáčkoměr s magnetickým snímačem (SBS-01RM)
• Otáčkoměr pro střídavé motory (SBS-01RB)
• Napěťový senzor (SBS-01V)
• Proudový senzor (SBS-01C)
• Barometrický výškoměr/variometr (SBS-01A, SBS-02A)
• GPS senzor (SBS-01G, SBS-02G)
• Rychloměr s Pitotovou trubicí (SBS-01TAS)
• Servo senzor pro S.BUS2 serva (SBS-01S)
• Letový zapisovač (zápis telemetrických dat na SD kartu)
• Regulátory Kontronik
• Telemetrie Castle-TL0
• JetCat V10
• Power Box

RC SOUPRAVA OBSAHUJE

• Vysílač Futaba FX-36 2.4GHz

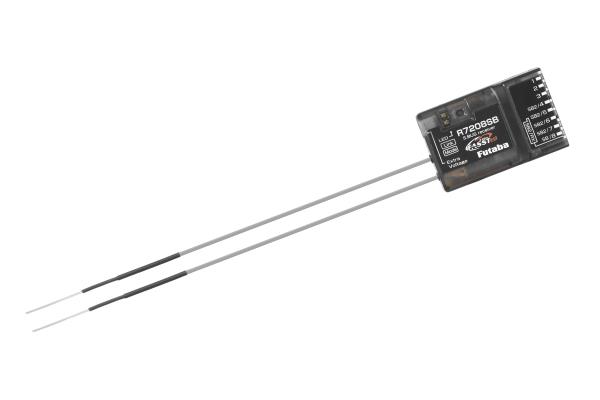

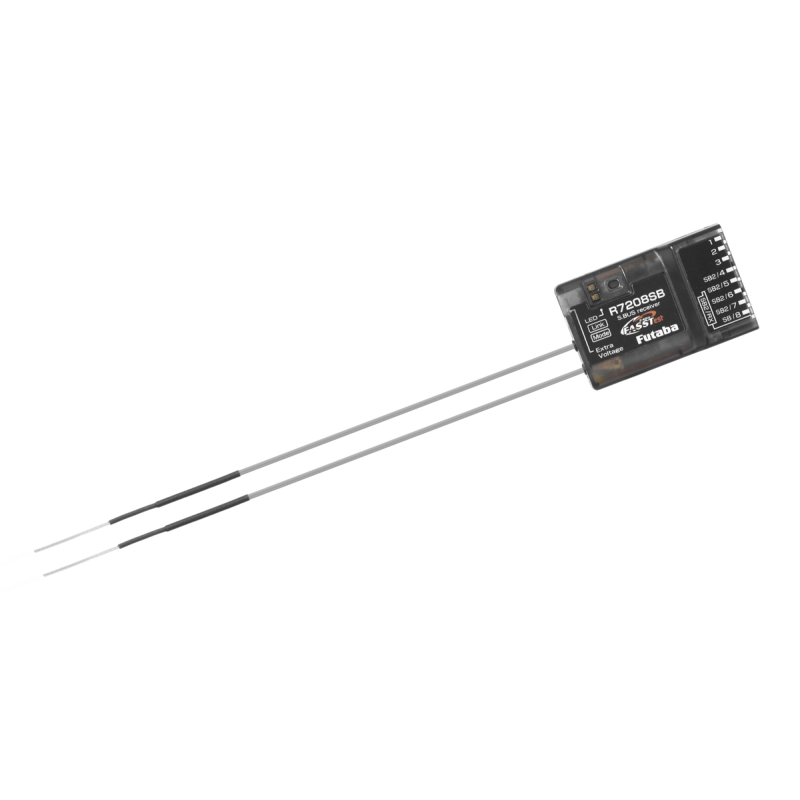

• Přijímač R7208SB FASSTest
• Vypínač s kabely
• Plastový šroubovák
• Dlouhé hlavice pák křížových ovladačů (1 pár)
• Imbusové kličky 1,5 a 2,5 mm
• Návod k obsluze
