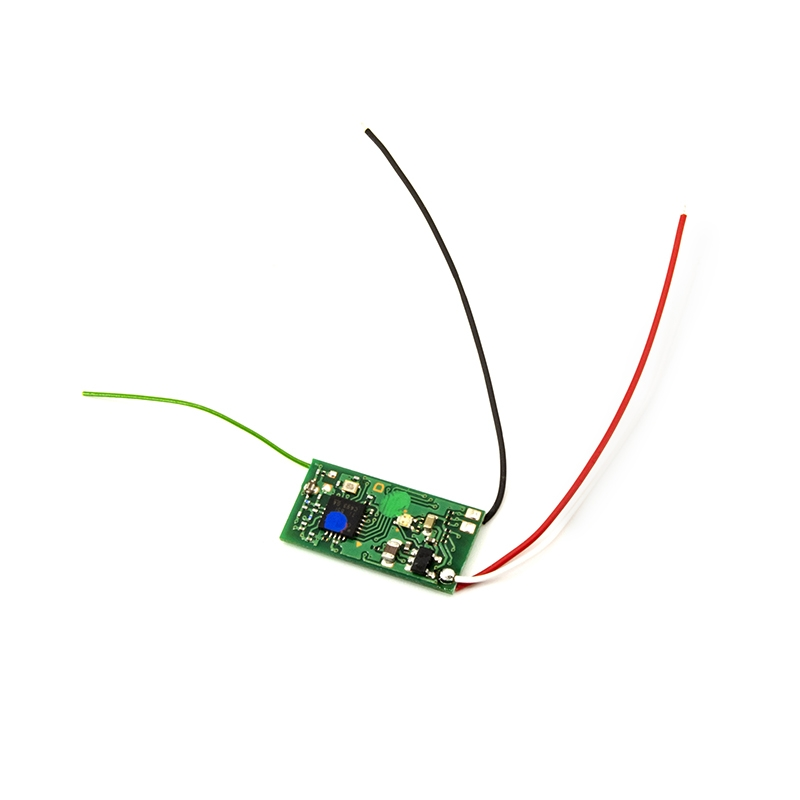

Futaba R3206SBM T-FHSS 6k micro přijímač


Výrobce :
Futaba
Sklad :
dostupné
Kód :
FUT5102659
719,-Kč

Detailní popis

Šestikanálový miniaturní přijímač Futaba přenosového systému T-FHSS Air-2.4GHz bez telemetrie s omezeným dosahem. Je určen pro použití v dronech s řídící jednotkou komunikující po sběrnici S.BUS nebo v halových modelech letadel s S:BUS nebo klasickými (PWM) servy. R3206SBM poskytuje až 6 klasických PWM kanálových výstupů a 1 S.BUS sériový výstup. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Napájení

3,2-8,4 V (provozní napětí) – tj. např. 4-6 čl. NiMH, 1-2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je vybaven jednoduchou anténou. Dosah je omezený - cca 100 m.

Výstupy přijímačey

Přijímač je opatřen trojicí kablíků pro S.BUS výstup a napájení (+/-, S.BUS signál) a pájecími ploškami pro připojení signálových vodičů PWM výstupů pro klasická serva 1-6.

Kanálové výstupy (PWM/S.BUS): R3206SBM nabízí sériový výstup S.BUS a 6 klasických PWM výstupů.

Telemetrie

R3206SBM neumožňuje přenos telemetrie.

Sada přijímače obsahuje: přijímač R3206SBM, návod k obsluze.

Co je S.BUS2/S.BUS

  • S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
  • S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/KódováníT-FHSS Air-2.4GHz
Počet kanálů6
FunkceFail-safe
Napájení (provozní rozsah) [V]3.2 - 8.4
Délka [mm]20
Šířka [mm]10
Výška [mm]3
Hmotnost [g]1
Sériový výstupS-BUS
