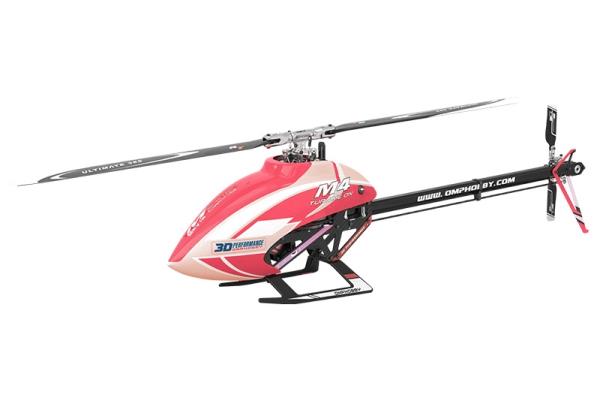

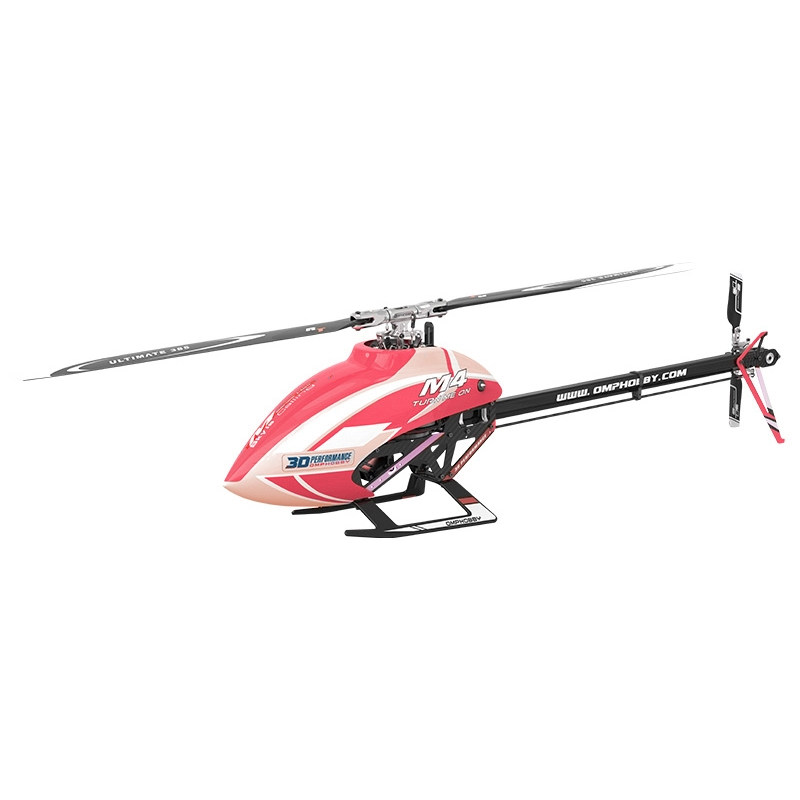

M4 (pnp) stavebnice s motorem, servy a ESC - magenta


Výrobce :
OMP
Sklad :
na dotaz
Kód :
OSHM405P
14031,-Kč

Detailní popis

Oblíbené minivrtulníky OMP HOBBY M1 a M2 teď dostávají většího bratříčka - 3D vrtulník třídy „380" M4. „eM-čtyřka“ má CCPM desku cykliky 120° s flybarless „bezpádlovou“ rotorovou hlavou. Výkonný střídavý motor přímo pohání nosný rotor o průměru 875 mm, a vyrovnávací rotor je poháněn prostřednictvím ozubeného řemínku. Nainstalovat můžete vaši oblíbenou flybarless řídící jednotku, 6S LiPo akumulátor 2200 mAh a samozřejmě spolehlivou RC soupravu. 4 digitální serva a 65A regulátor s funkcí governoru dostáváte spolu s modelem.

Podívejme se blíže na tenhle nejnovější přírůstek v hangáru OMP Hobby. Základ konstrukce trupu tvoří dvojice uhlíkových bočnic propojených duralovými a plastovými příčkami. „Srdcem“ je duralová konstrukce nesoucí střídavý motor SUNNYSKY R80-5 s připojeným pouzdrem hlavní hřídele s ložisky a držáky serv desky cykliky. Nosný rotor má přímý náhon, vyrovnávací rotor je poháněn ozubeným řemínkem. Deska cykliky a rotorová hlava s unašeči listů jsou celokovové z přesných CNC obráběných dílů. Všechna ovládací táhla jsou opatřena svorníky umožňujícími dolaďování délky táhel bez nutnosti snímat kulové čepy. Ocasní nosník je tvořen profilovou duralovou trubkou, svislý stabilizátor a bočnice skříně náhonu vyrovnávacího rotoru jsou uhlíkové. Hlava a unašeče listů vyrovnávacího rotoru jsou rovněž celokovové; bočení je ovládáno servem uloženým ve spodní části trupu s uhlíkovým táhlem. Podvozek je z houževnatého plastu vyztuženého skelnými vlákny.

S modelem je dodávána základní sada listů; pro nosný rotor pár 385mm listů a pár 71mm listů pro vyrovnávací rotor.

Pro řízení vrtulníku budete potřebovat aspoň šestikanálovou RC soupravu; pro plnohodnotné klasické a 3D létání je třeba počítačový vysílač s nastavitelnými 2-3 letovými režimy s aspoň pětibodovými křivkami kolektivu pro visení a akrobacii a dalším režimem pro autorotaci.

Vrtulník je připraven pro instalaci flybarless řídící jednotky - bez problémů můžete použít většinu řídících jednotek vhodných pro vrtulníky této velikosti, jako jsou Bavarian Demon 3X nebo AXON, Futaba CGY760R nebo CGY755 a mnoho dalších.

S modelem ve verzi (pnp) jsou dodávána 4 rychlá a silná digitální mikroserva. 3x servo DS2312C pro cykliku (tah 4,9kg.cm, rychlost 0,073s/60° při 7,4 V) a jedno úzkopásmové (neutrál 760µs) DS2312T pro bočení (tah 3,5kg.cm, rychlost 0,053s/60° při 7,4 V). Součástí je rovněž 65A elektronický regulátor otáček s funkcí governoru OMP HOBBY konstruovaný přímo na míru vrtulníku M4.

Pro napájení budete potřebovat šestičlánkový LiPo akumulátor 22,2 V 2000–2200 mAh se zatížitelností 60C nezbytnou pro plné využití výkonu motoru a schopností vrtulníku.

Snadno snímatelná sportovní kabina je tvořena velmi lehkým výliskem z odolného plastu - volit můžete ze tří barevných schémat zaručujících dobrou viditelnost a „čitelnost“ polohy vrtulníku ve vzduchu.

M4 je plnohodnotný 3D vrtulník s ovládaným kolektivem - a jako takový předpokládá a vyžaduje odpovídající pilotní zkušenosti. Není to „dron“, u kterého jen přidáte plyn, vzlétne a visí „jako přibitý“ bez zásahů do řízení. M4 si naplno vychutnají středně pokročilí až pokročilí piloti, kteří již mají zkušenosti s létáním s vrtulníky s ovládaným kolektivem („šestikanálovými“). Nicméně, s dostatečnou dávkou vytrvalosti, pokory, předchozím pilným tréninkem na počítačovém RC simulátoru a pod dohledem zkušeného pilota se do létání s M4 může pustit i začínající vrtulníkář.

Stavebnice vrtulníku obsahuje: kompletní sadu dílů mechaniky, střídavý motor SUNNYSKY R80-5, 4 digitální serva, regulátor 65 A, listy nosného a vyrovnávacího rotoru, návod ke stavbě a nastavování.

Příslušenství

TOP

Futaba 16IZ SUPER samotný vysílač

dostupné
Kód: FUT5003194

TOP

Futaba 16IZ SUPER, přijímač R7208SB

dostupné
Kód: FUT5003195

TOP

M4 LCD programovací karta

dostupné
Kód: OSHM4117

TOP

AzurePower listy hl. rotoru 385mm

dostupné
Kód: AZ101385

TOP

Futaba 18SZ, přijímač R7208SB (mode 2)

dostupné
Kód: FUT5003199

TOP

Futaba 32MZ, přijímač R7208SB

dostupné
Kód: FUT5003201

TOP

Futaba FX-36, přijímač R7208SB

dostupné
Kód: FUT5003203

TOP

Futaba 18SZ, přijímač R7208SB (mode 1)

dostupné
Kód: FUT5003197

Náhradní díly

TOP

M4 Držák vodící lišty desky cykliky

dostupné
Kód: OSHM40016B

TOP

M4 Držák vodící lišty desky cykliky

dostupné
Kód: OSHM40016S

TOP

M4 Sada vodící lišty desky cykliky

dostupné
Kód: OSHM40017

TOP

M4 Držák ocasního nosníku

dostupné
Kód: OSHM40018B

TOP

M4 Držák ocasního nosníku

dostupné
Kód: OSHM40018S

TOP

M4 Čtvercová příčka trupu

dostupné
Kód: OSHM40019B

TOP

M4 Čtvercová příčka trupu

dostupné
Kód: OSHM40019S

TOP

M4 Hlavní deska

dostupné
Kód: OSHM4001B

TOP

M4 Hlavní deska

dostupné
Kód: OSHM4001S

TOP

M4 Sada desky cykliky

dostupné
Kód: OSHM4002B

TOP

M4 Sada desky cykliky

dostupné
Kód: OSHM4002S

TOP

M4 Držák serv

dostupné
Kód: OSHM4003B

TOP

M4 Držák serv

dostupné
Kód: OSHM4003S

TOP

M4 Hlavní hřídel

dostupné
Kód: OSHM4005

TOP

M4 Hřídel nosného rotoru

dostupné
Kód: OSHM4006

TOP

M4 Pojistný kroužek hlavní hřídele

dostupné
Kód: OSHM4007B

TOP

M4 Pojistný kroužek hlavní hřídele

dostupné
Kód: OSHM4007S

TOP

M4 Náboj rotorové hlavy

dostupné
Kód: OSHM4008B

TOP

M4 Náboj rotorové hlavy

dostupné
Kód: OSHM4008S

TOP

TOP

M4 Sada unašečů listů nosného rotoru

dostupné
Kód: OSHM4009S

TOP

M4 Sada ovládacích pák nosného rotoru

dostupné
Kód: OSHM4010B

TOP

M4 Sada ovládacích pák nosného rotoru

dostupné
Kód: OSHM4010S

TOP

M4 Sada táhla kompenzátoru

dostupné
Kód: OSHM4011

TOP

M4 Sada ramena kompenzátoru FBL

dostupné
Kód: OSHM4012B

TOP

M4 Sada ramena kompenzátoru FBL

dostupné
Kód: OSHM4012S

TOP

M4 Levá bočnice - Modrá

dostupné
Kód: OSHM4014B-L

TOP

M4 Pravá bočnice - Modrá

dostupné
Kód: OSHM4014B-R

TOP

M4 Levá bočnice - Oranžová

dostupné
Kód: OSHM4014O-L

TOP

M4 Pravá bočnice - Oranžová

dostupné
Kód: OSHM4014O-R

TOP

M4 Levá bočnice - Žlutá

dostupné
Kód: OSHM4014Y-L

TOP

M4 Pravá bočnice - Žlutá

dostupné
Kód: OSHM4014Y-R

TOP

M4 Kulový kloub desky cykliky

dostupné
Kód: OSHM4015

TOP

M4 Sada vodící kladky

dostupné
Kód: OSHM4020B

TOP

M4 Sada vodící kladky

dostupné
Kód: OSHM4020S

TOP

M4 Příčka trupu X

dostupné
Kód: OSHM4021B

TOP

M4 Příčka trupu X

dostupné
Kód: OSHM4021S

TOP

M4 Sada lože akumulátoru

dostupné
Kód: OSHM4022

TOP

M4 Hlavní řemenice 99z

dostupné
Kód: OSHM4023B

TOP

M4 Hlavní řemenice 99z

dostupné
Kód: OSHM4023S

TOP

M4 Motor 8108

dostupné
Kód: OSHM4024

TOP

M4 Sada držáků kabiny

dostupné
Kód: OSHM4025

TOP

M4 Držák řídící jednotky

dostupné
Kód: OSHM4026

TOP

M4 Podvozek - Modrý

dostupné
Kód: OSHM4027B

TOP

M4 Podvozek - Oranžový

dostupné
Kód: OSHM4027O

TOP

M4 Podvozek - Žlutý

dostupné
Kód: OSHM4027Y

TOP

M4 Sada držáku podvozku

dostupné
Kód: OSHM4028B

TOP

M4 Sada držáku podvozku

dostupné
Kód: OSHM4028S

TOP

M4 Držák přijímače

dostupné
Kód: OSHM4029

TOP

M4 Rameno ovládání bočení

dostupné
Kód: OSHM4030B

TOP

M4 Rameno ovládání bočení

dostupné
Kód: OSHM4030S

TOP

M4 Držák ovládání bočení

dostupné
Kód: OSHM4031B

TOP

M4 Držák ovládání bočení

dostupné
Kód: OSHM4031S

TOP

M4 Páka ovládání bočení

dostupné
Kód: OSHM4032

TOP

M4 Svislý stabilizátor - Modrý

dostupné
Kód: OSHM4034B

TOP

M4 Svislý stabilizátor - Oranžový

dostupné
Kód: OSHM4034O

TOP

M4 Svislý stabilizátor - Žlutý

dostupné
Kód: OSHM4034Y

TOP

M4 Sada bočnic skříně náhonu

dostupné
Kód: OSHM4035B

TOP

M4 Sada bočnic skříně náhonu

dostupné
Kód: OSHM4035S

TOP

M4 Sada vodících desek ocasní řemenice

dostupné
Kód: OSHM4036B

TOP

M4 Sada vodících desek ocasní řemenice

dostupné
Kód: OSHM4036S

TOP

M4 Imbusový šroub zápustný M2x5mm

dostupné
Kód: OSHM4071

TOP

M4 Imbusový šroub zápustný M2,5x5mm

dostupné
Kód: OSHM4072

TOP

M4 Imbusový šroub M2x4mm

dostupné
Kód: OSHM4073

TOP

M4 Imbusový šroub M2x6mm

dostupné
Kód: OSHM4074

TOP

M4 Imbusový šroub M2x8mm

dostupné
Kód: OSHM4075

TOP

M4 Imbusový šroub M2x10mm

dostupné
Kód: OSHM4076

TOP

M4 Imbusový šroub M2x16mm

dostupné
Kód: OSHM4077

TOP

M4 Imbusový šroub M2.5x5mm

dostupné
Kód: OSHM4078

TOP

M4 Imbusový šroub M2.5x6mm

dostupné
Kód: OSHM4079

TOP

M4 Imbusový šroub M2.5x8mm

dostupné
Kód: OSHM4080

TOP

M4 Imbusový šroub M2.5x10mm

dostupné
Kód: OSHM4081

TOP

M4 Imbusový šroub M3x6mm

dostupné
Kód: OSHM4082

TOP

M4 Imbusový šroub M3x14mm

dostupné
Kód: OSHM4083

TOP

M4 Imbusový šroub M3x16mm

dostupné
Kód: OSHM4084

TOP

M4 Kul. ložisko 3x6x2.5mm

dostupné
Kód: OSHM4085

TOP

M4 Kul. ložisko 8x14x4mm

dostupné
Kód: OSHM4086

TOP

M4 Kul. ložisko 2x5x2.5mm

dostupné
Kód: OSHM4087

TOP

M4 Kul. ložisko 5x10x4mm

dostupné
Kód: OSHM4088

TOP

M4 Kul. ložisko 6x10x3mm

dostupné
Kód: OSHM4089

TOP

M4 Kul. ložisko s osazením 2x6x3mm

dostupné
Kód: OSHM4090

TOP

M4 Kul. ložisko s osazením 5x13x4mm

dostupné
Kód: OSHM4091

TOP

M4 Kul. ložisko 20x27x4mm

dostupné
Kód: OSHM4092

TOP

M4 Podložky (Unašeče nosného rotoru)

dostupné
Kód: OSHM4093

TOP

M4 Podložky (Páka kompenzátoru)

dostupné
Kód: OSHM4094

TOP

M4 Prstenec desky cykliky

dostupné
Kód: OSHM4098B

TOP

M4 Prstenec desky cykliky

dostupné
Kód: OSHM4098S

TOP

M4 Sada volnoběžného ložiska

dostupné
Kód: OSHM4099

TOP

M4 Kul. ložisko 15x24x5mm

dostupné
Kód: OSHM4100

TOP

M4 Boční kryt motoru

dostupné
Kód: OSHM4101

TOP

M4 Podložky (Deska cykliky)

dostupné
Kód: OSHM4095

TOP

M4 Ocasní řemenice 22z

dostupné
Kód: OSHM4037B

TOP

M4 Ocasní řemenice 22z

dostupné
Kód: OSHM4037S

TOP

M4 Vodící oko táhla bočení

dostupné
Kód: OSHM4038

TOP

M4 Sada táhla bočení

dostupné
Kód: OSHM4039B

TOP

M4 Sada táhla bočení

dostupné
Kód: OSHM4039S

TOP

M4 Ocasní nosník

dostupné
Kód: OSHM4040

TOP

M4 Sada unašečů vyrovnávacího rotoru

dostupné
Kód: OSHM4041B

TOP

M4 Sada unašečů vyrovnávacího rotoru

dostupné
Kód: OSHM4041S

TOP

M4 Sada smykátka vyrovnávacího rotoru

dostupné
Kód: OSHM4042B

TOP

M4 Sada smykátka vyrovnávacího rotoru

dostupné
Kód: OSHM4042S

TOP

M4 Hřídel vyrovnávacího rotoru

dostupné
Kód: OSHM4043

TOP

M4 Náboj vyrovnávacího rotoru

dostupné
Kód: OSHM4044

TOP

M4 Čep ramene smykátka M2.5x7x2mm

dostupné
Kód: OSHM4102

TOP

M4 Gumová průchodka kabiny

dostupné
Kód: OSHM4103

TOP

M4 Podložky (Průchodka kabiny)

dostupné
Kód: OSHM4104

TOP

M4 Imbusový šroub s osazením M2.5x6mm

dostupné
Kód: OSHM4105

TOP

M4 Imbusový šroub se stopkou M2.5x8mm

na dotaz
Kód: OSHM4106

TOP

M4 Ozubený řemen

dostupné
Kód: OSHM4045

TOP

M4 Listy nosného rotoru 385 mm

na dotaz
Kód: OSHM4046

TOP

M4 71mm listy vyrovnávacího rotoru

dostupné
Kód: OSHM4047

TOP

M4 Sada držáku akumulátoru

dostupné
Kód: OSHM4048

TOP

M4 Sada pák serv

dostupné
Kód: OSHM4052

TOP

M4 Sada průchodek kabiny

dostupné
Kód: OSHM4053

TOP

M4 Sada pásků suchého zipu

dostupné
Kód: OSHM4054

TOP

M4 Sada držáku serva bočení

dostupné
Kód: OSHM4055B

TOP

M4 Sada držáku serva bočení

dostupné
Kód: OSHM4055S

TOP

M4 65A ESC SBEC

dostupné
Kód: OSHM4050

TOP

M4 Sada podložek tlumící vložky

dostupné
Kód: OSHM4057

TOP

M4 Axiální ložisko nosného rotoru

dostupné
Kód: OSHM4058

TOP

M4 Držák rotorových listů

na dotaz
Kód: OSHM4060

TOP

M4 Klíč pro nastavování táhel

dostupné
Kód: OSHM4116

TOP

M4 Ocasní trubka - oranžová

dostupné
Kód: OSHM4V4083O

TOP

M4 Kabina - Modrá

dostupné
Kód: OSHM4061B

TOP

M4 Kabina - Oranžová

dostupné
Kód: OSHM4061O

TOP

M4 Kabina - Žlutá

dostupné
Kód: OSHM4061Y

TOP

M4 Sada táhel serv

dostupné
Kód: OSHM4062

TOP

M4 Sada táhel nosného rotoru

dostupné
Kód: OSHM4063

TOP

M4 Sada kulových čepů 3mm (rotory)

dostupné
Kód: OSHM4064

TOP

M4 Sada kulových čepů 4,65mm (serva)

dostupné
Kód: OSHM4065

TOP

M4 Sada vodících čepů desky cykliky

dostupné
Kód: OSHM4066

TOP

M4 Samojistná matice M2

dostupné
Kód: OSHM4067

TOP

M4 Samojistná matice M2,5

dostupné
Kód: OSHM4068

TOP

M4 Samojistná matice M3

dostupné
Kód: OSHM4069

TOP

M4 Imbusový šroub zápustný M2x3mm

dostupné
Kód: OSHM4070

TOP

M4 sada kulových kloubů

dostupné
Kód: OSHM4112

TOP

M4 Ocasní trubka - modrá

dostupné
Kód: OSHM4V4083B

TOP

M4 Ocasní trubka - žlutá

dostupné
Kód: OSHM4V4083Y
