JR065/5 indikát.10LED Rx 5 článek (F815-7)


Výrobce :
PELIKÁN
Sklad :
dostupné
Kód :
8GR30935
349,-Kč

Detailní popis

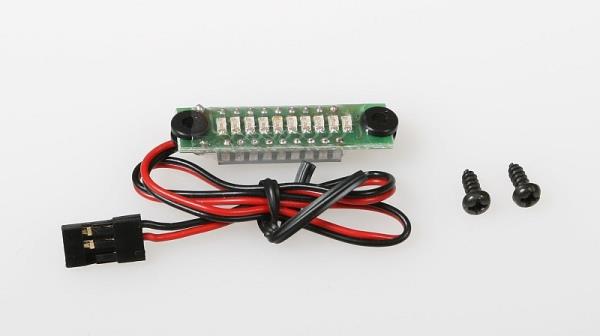

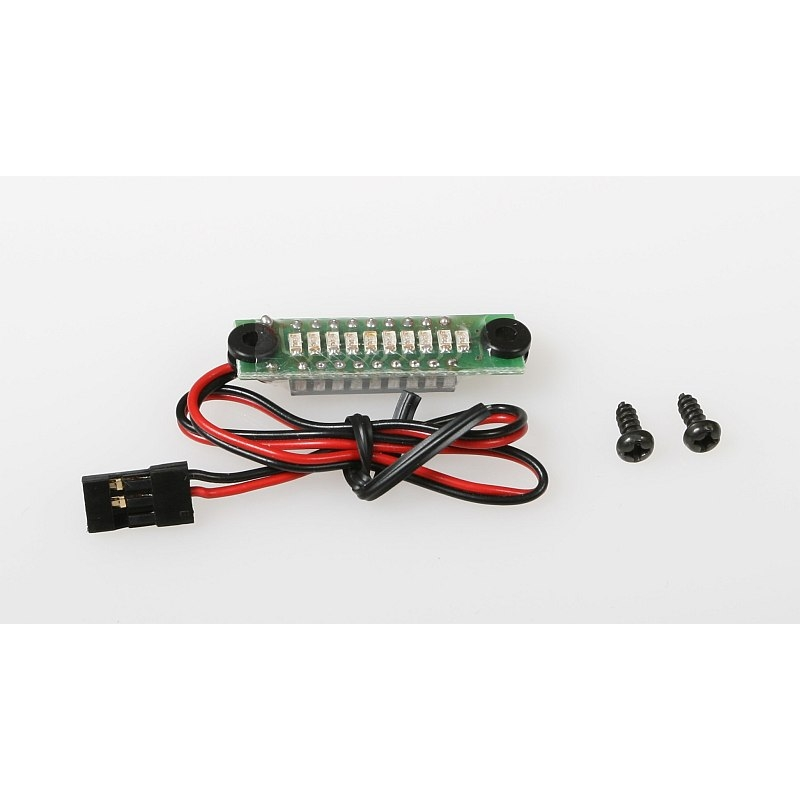

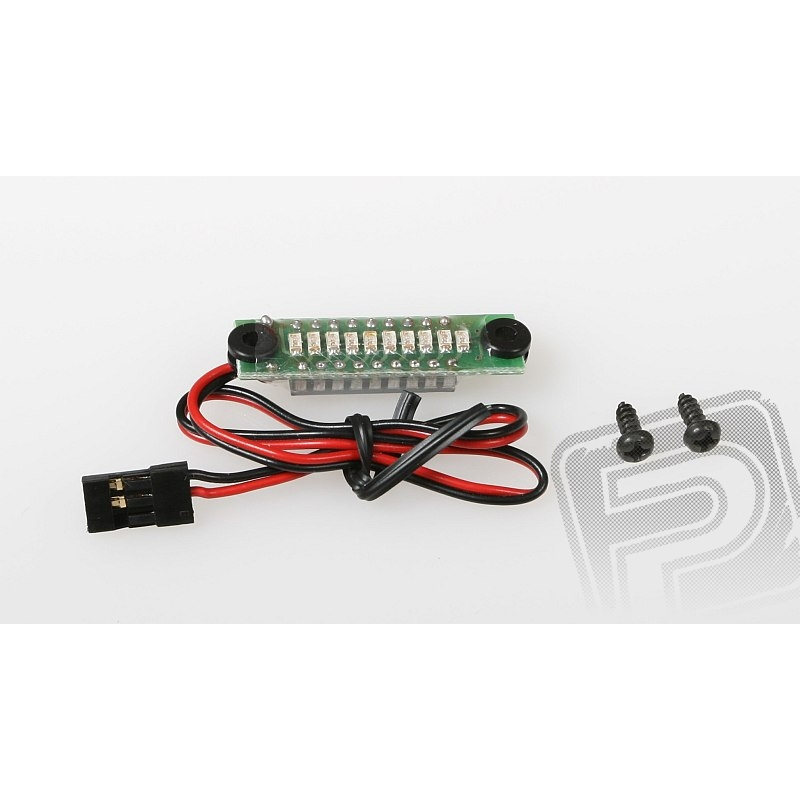

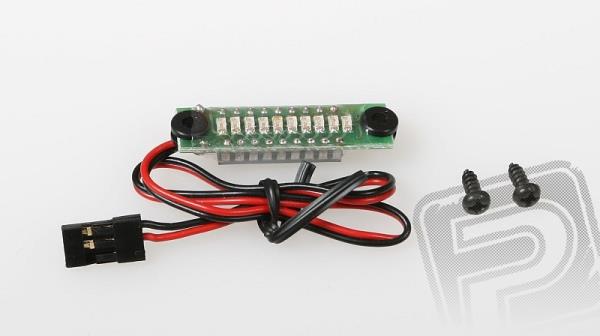

Sloupcový indikátor napětí ("běžící bod") pro Ni-XX akumulátorové sady se 4 články s 10 LED. Indikátor se napájí z měřeného akumulátoru, je vybaven patkami s gumovými průchodkami pro přišroubování na vhodné místo modelu.

Indikátor se připojuje dvoužilovým kablíkem se standardním servokonektorem Hitec/JR např do volného kanálu na přijímači. Sloupec s 10 LED s expandovanou stupnicí umožňuje odlišit články plně nabité (napětí nad 6,4 V), částečně nabité, vybité (5,7-6,0 V) a nebezpečně vybité (pod 5,5 V) naprázdno i při zatížení (pokud zahýbete několika servy najednou, a sloupec výrazně "spadne" dolů do oblasti "vybité", určitě již nemáte energii na další vzlet).

Napěťové úrovně jsou indikovány stylem "běžící bod", s jednou svítící LED. Tento způsob signalizace zaručuje minimální proudový odběr nutný na vlastní činnost indikátoru a navíc umožňuje indikovat větší počet úrovní - pokud svítí najednou dvě LED, je napětí na polovině mezi úrovněmi příslušejícími jednotlivým LED.

Orientační tabulka indikovaných napěťových úrovní

LED č.:Barva LEDRozsvítí se při:
1červená5,3 V
2červená5,4 V
3červená5,5 V
4žlutá5,7 V
5zelená5,8 V
6zelená5,9 V
7zelená6,0 V
8zelená6,1 V
9zelená6,2 V
10zelená6,4 V

Pozn.: uvedené napěťové úrovně jsou pouze orientační. Vzhledem k výborné stabilitě a přesnosti měření použitého integrovaného obvodu si můžete v případě potřeby indikátor přesně ocejchovat s pomocí dobrého voltmetru a regulovaného zdroje napětí.

Napětí [V]0 - 7.5
Délka [mm]39
Šířka [mm]12
Výška [mm]7
Hmotnost [g]4.5
