Detailní popis

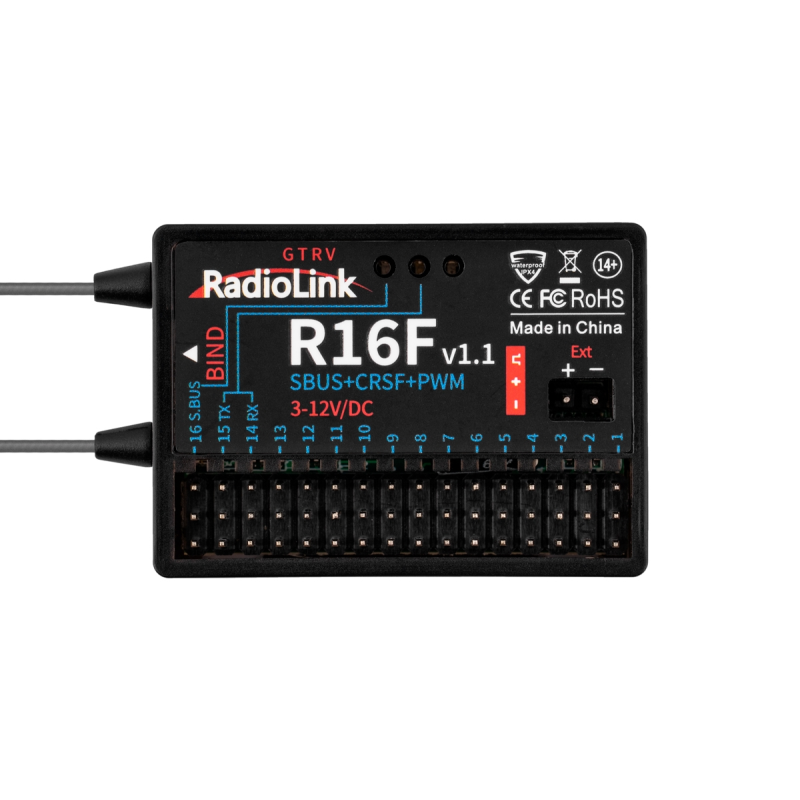

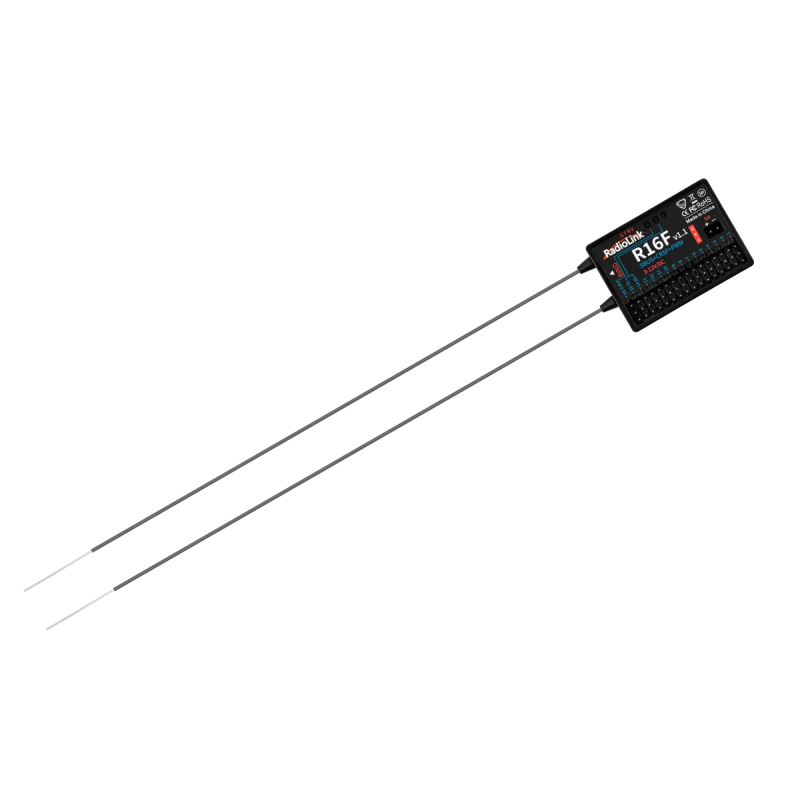

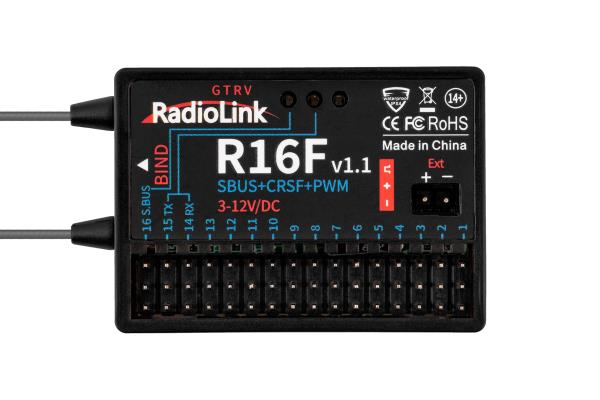

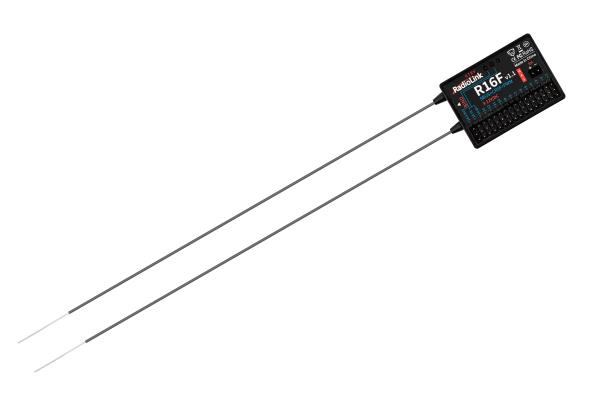

Radiolink R16F 2,4GHz je 16kanálový přijímač FHSS s frekvenčním přeskokem s telemetrií kompatibilní s vysílači Radiolink T12D a T16D. Nabízí čtyři provozní režimy:
- se standardními šířkově modulovanými (PWM) signálovými servo výstupy (16 PWM kanálů na výstupech CH1-16)
- se sériovým výstupem S.BUS a kanály PWM (15 PWM kanálů na výstupech CH1–15 + S.BUS na CH16)
- se sériovým výstupem S.BUS, vstupem a výstupem CRSF a kanály PWM (13 PWM kanálů na výstupech CH1–13 +CRSF (RX) na CH14/CRSF (TX) na CH15 + S.BUS na CH16)
- se vstupem a výstupem CRSF a kanály PWM (14 PWM kanálů na výstupech CH1–13 a CH16 +CRSF (RX) na CH14/CRSF (TX) na CH15)
Přijímač je vhodný pro modely všech kategorií - výrobcem udávaný dosah je až 4000 m ve vzduchu (za ideálních podmínek, bez rušení).
Použití FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače.
Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED kontrolkou.
Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače.

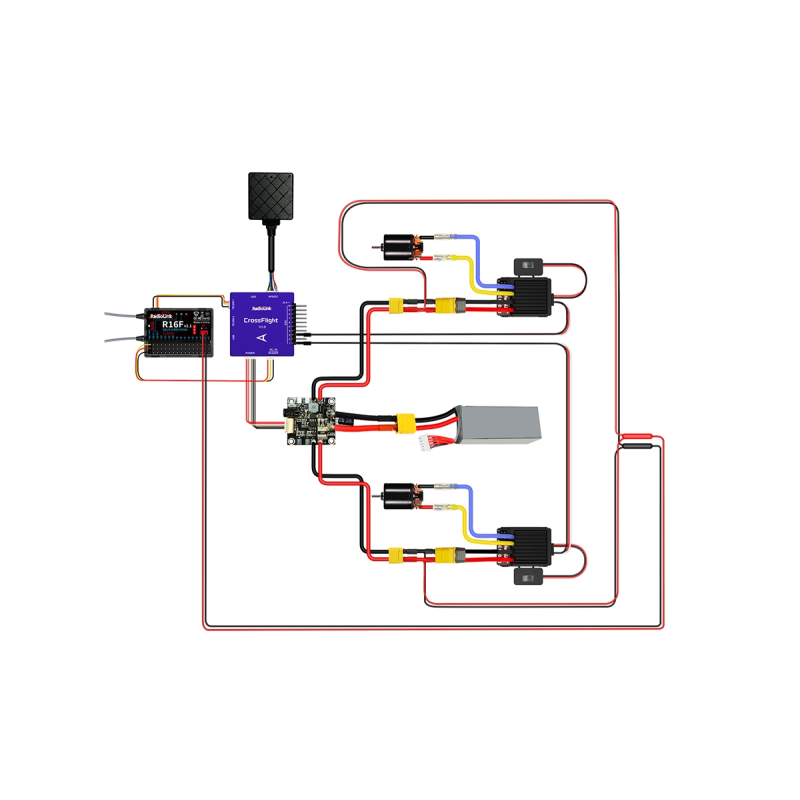

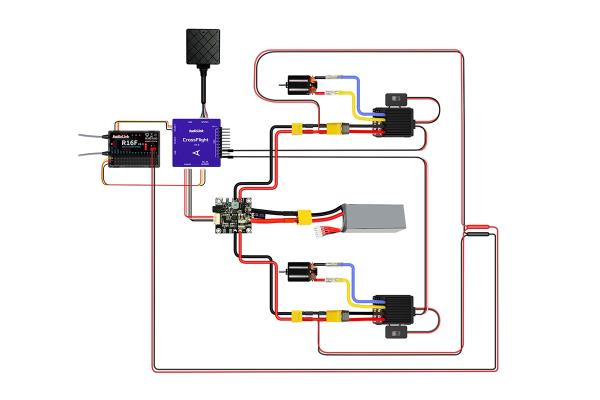

Přijímač umožňuje přenos základních telemetrických údajů - napájecího napětí přijímače, síly přijímaného signálu (RSSI) a napětí externího (např. pohonného) akumulátoru v rozsahu 3–33,6 V (1–8S LiPo). Při použití řídící jednotky Radiolink může do vysílače T12D nebo T16D přenášet i další telemetrická data z řídící jednotky.
Provozní rozsah napájecích napětí 3–12 V umožňuje fungování s napájením z 1–2S LiPo/Li-ion, 2S LiFe, 4-8čl. NiMH nebo BEC stabilizátorů 5–12 V.

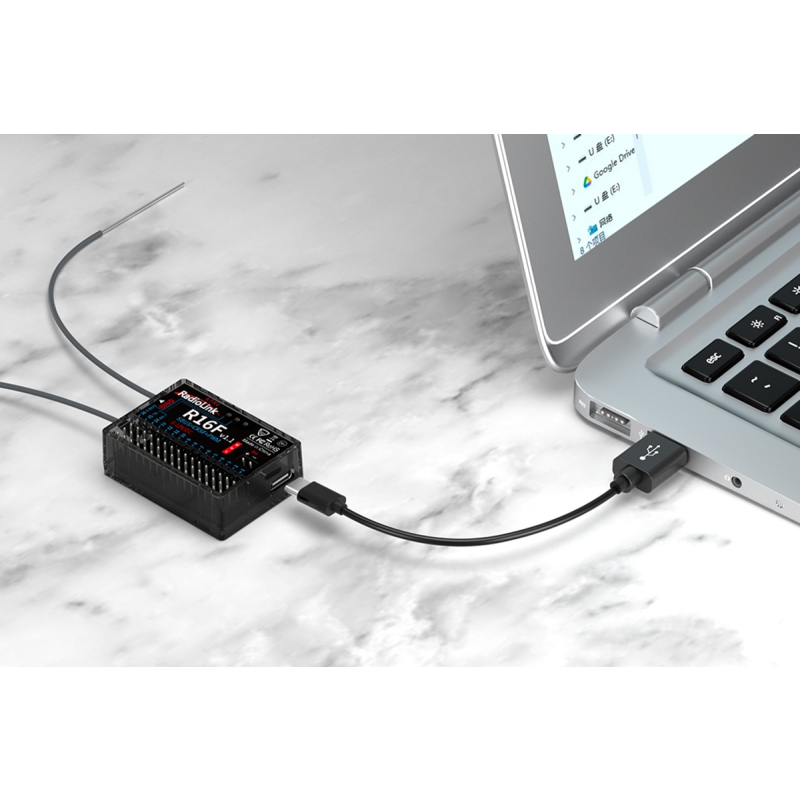

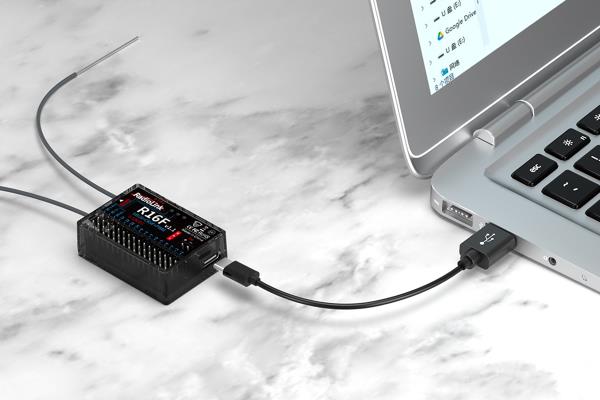

Přijímač má aktualizovatelný firmware (pomocí USB-C zásuvky).
Sada přijímače obsahuje: přijímač R16F, návod.
| Modulace/Kódování | 2.4GHz FHSS |
| Počet kanálů (PWM) - (S-BUS) | 15 - 16 |
| Sériový výstup | S-BUS |
| Funkce | Fail-safe,Telemetrie |
| Napájení | 4,8 V,6 V,7,2 V,7.4V,12 V,9,6 V,3,6 V,3,7 V,6,4 V,6,6 V |
| Odběr bez serv [mA] | 50 |
| Délka [mm] | 45 |
| Šířka [mm] | 32 |
| Výška [mm] | 15 |
| Hmotnost [g] | 17 |
