Detailní popis
Motory PLATINUM řady 5220 jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") dvacetiosmipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru u rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.
Systém označování motorů: xxYY SL-zzzz
xx - průměr statoru v mm
YY - délka statoru v mm
SL - bezsenzorový (SensorLess) motor
zzzz - počet otáček na volt (ot./min/V), „KV“

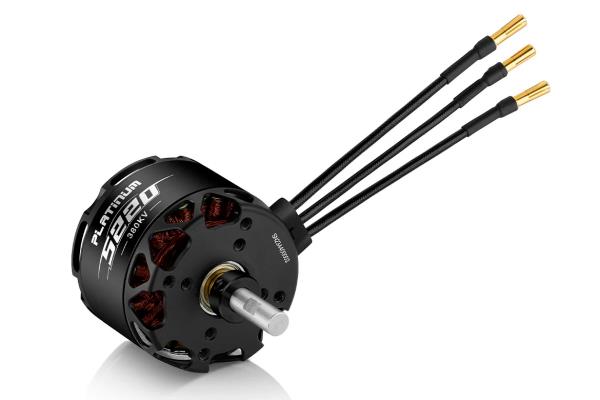

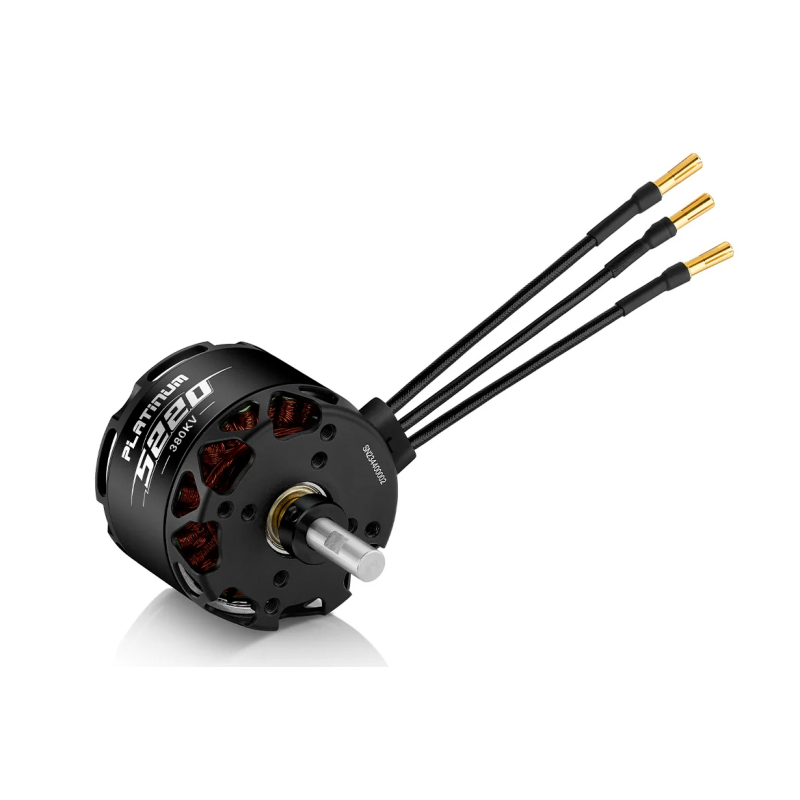

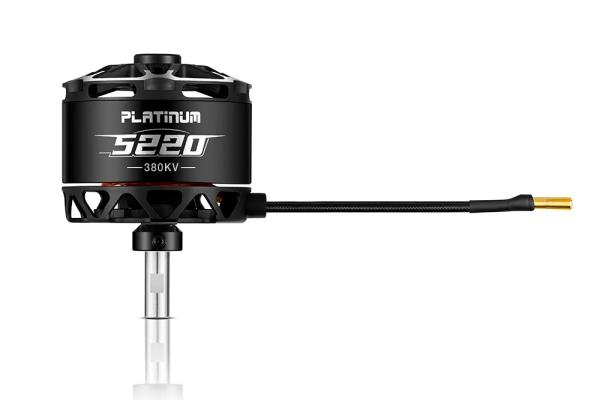

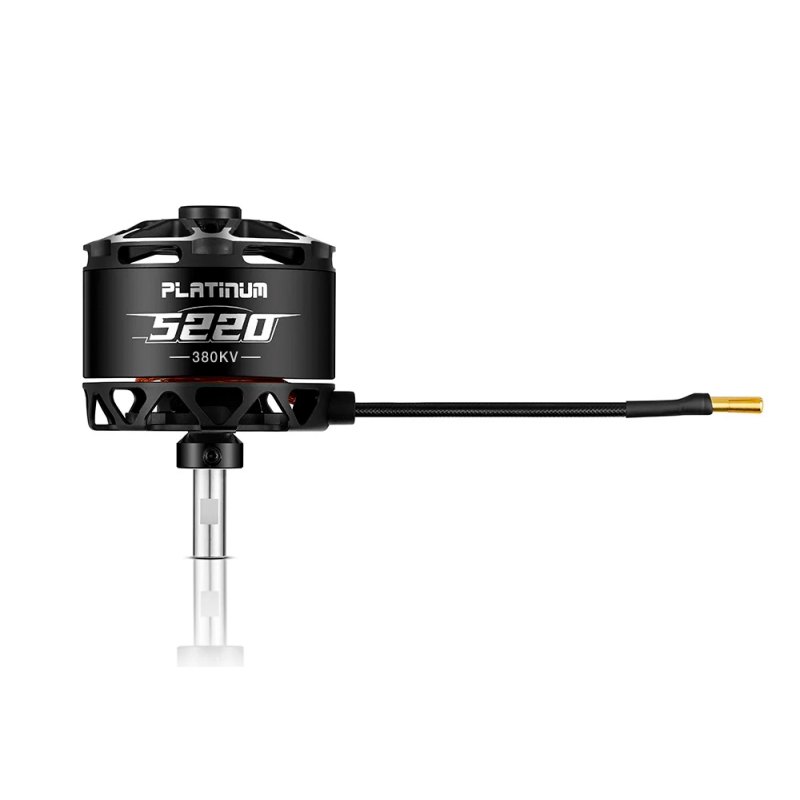

PLATINUM 5220SL-380KV
PLATINUM 5220SL-380KV je střídavý motor učený pro pohon modelů s letovou hmotností do 6500-7000 g s napájením z šestičlánkového nebo osmičlánkového akumulátoru LiPo.

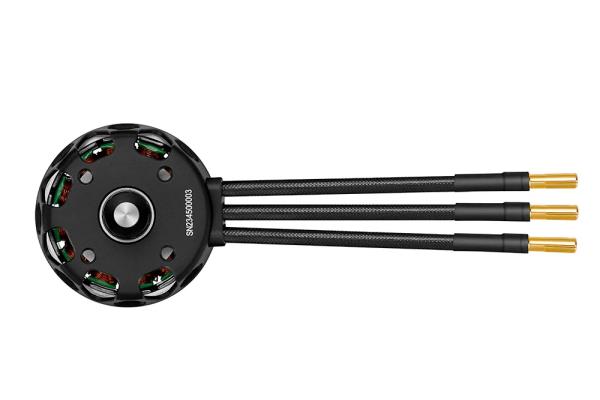

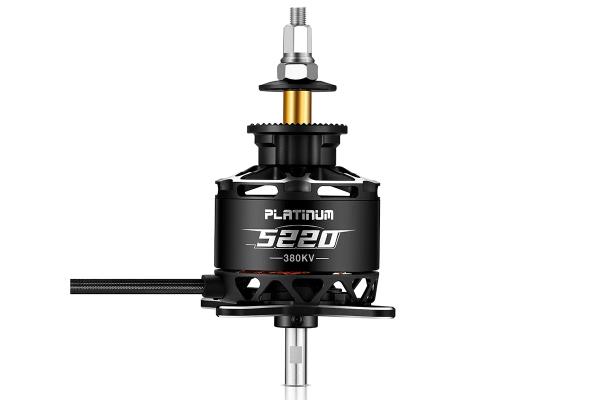

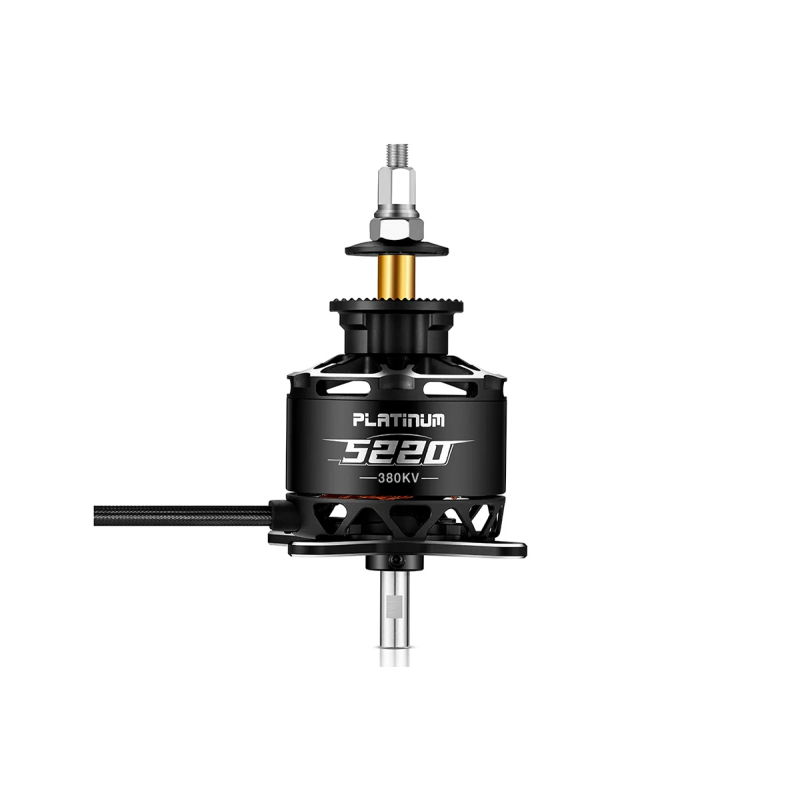

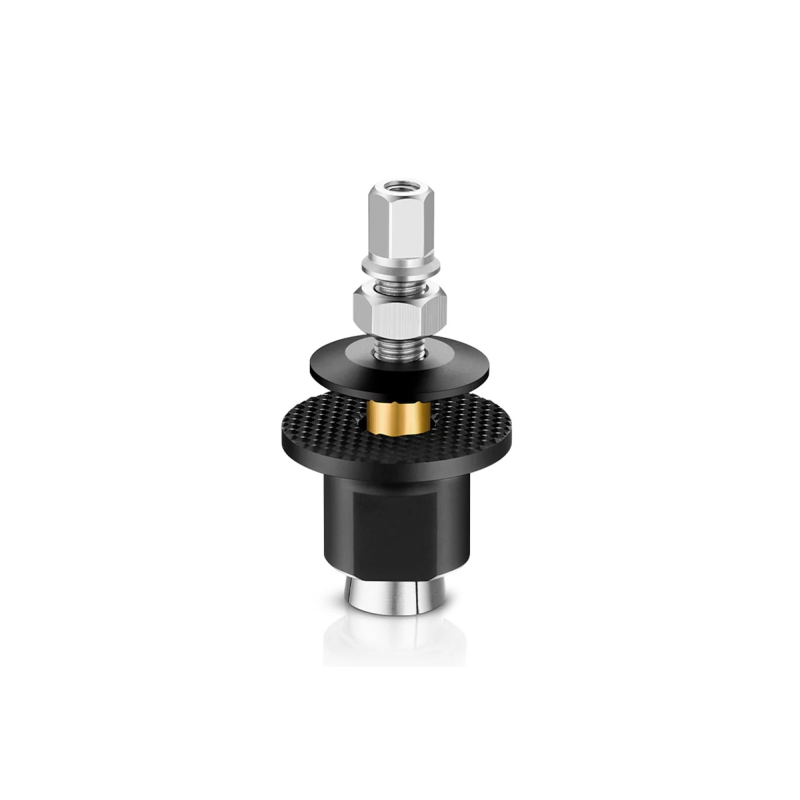

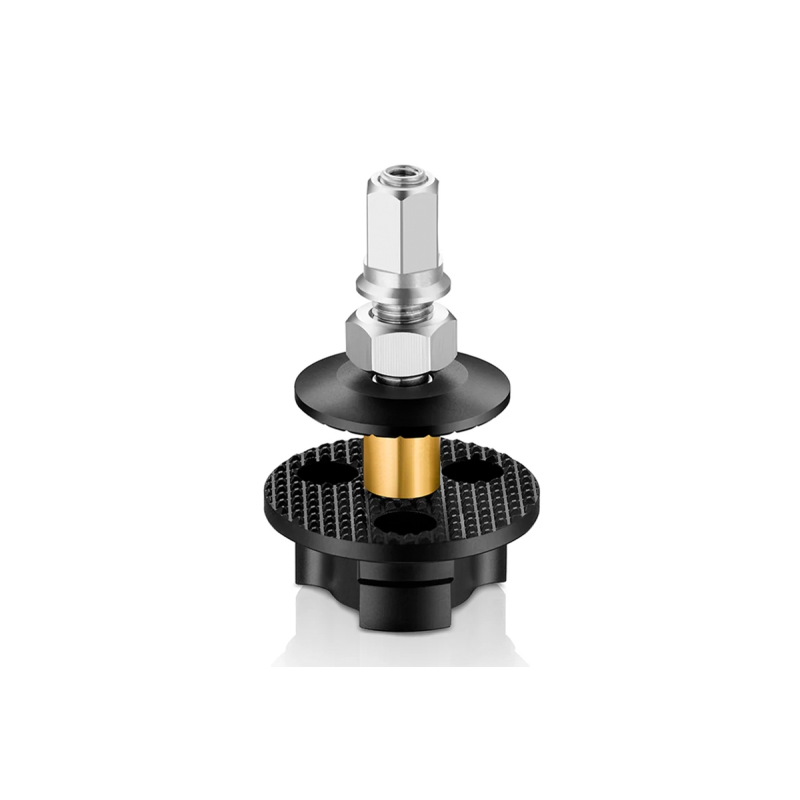

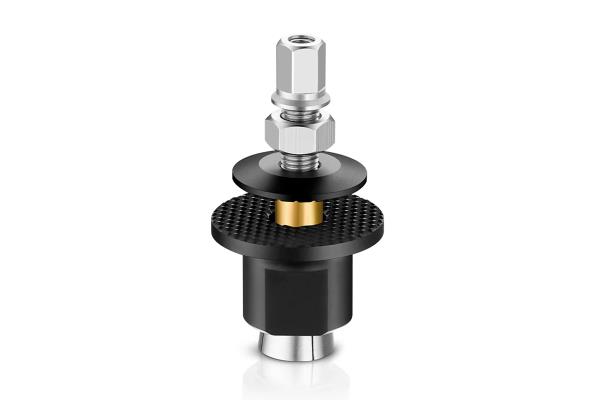

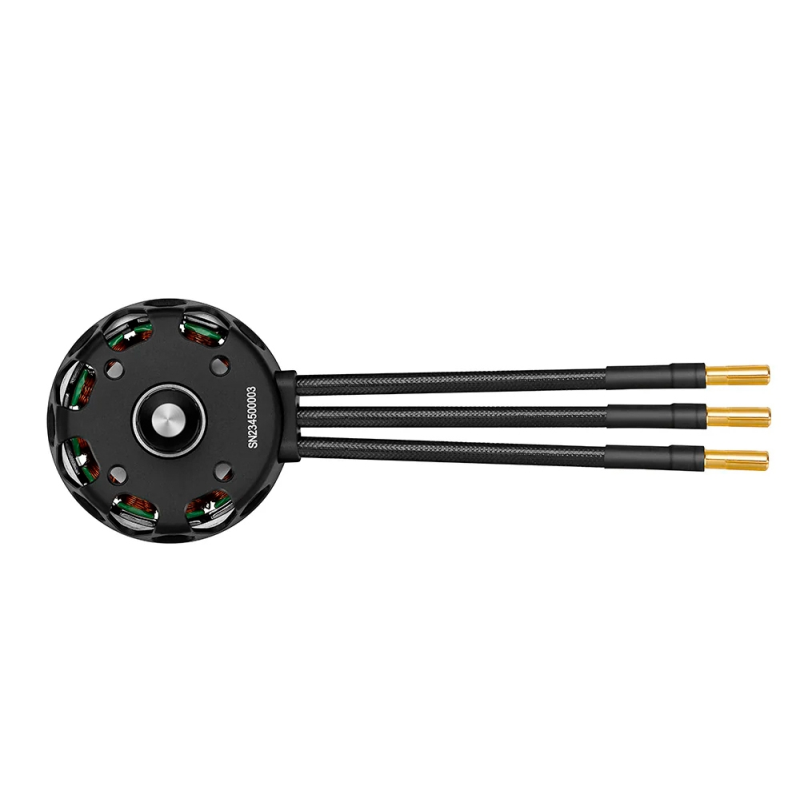

Montáž motoru: PLATINUM 5220SL-380KV je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte čtyři šrouby M4, které zasahují do čela motoru max. 5 mm. Dvě čtveřice otvorů pro upevňovací šrouby v čele motoru jsou rozmístěny pravidelně o 90° na kružnici o průměru 30 resp. 44 mm. Motorová přepážka by měla být z 8-10 mm letecké překližky. Sada pro zadní montáž (upevňovací kříž, unašeč vrtule pro zadní montáž) je dodávána spolu s motorem.
Regulátor: Při výběru regulátoru zvláště dbejte na to, aby šlo o typ konstruovaný pro práci s mnohopólovými motory (běžné regulátory konstruované pro 2-14pólové motory nemusejí pracovat správně).
Sada motoru obsahuje: střídavý motor PLATINUM 5220SL-380KV s kabely s připájenými 4 mm zlacenými konektory, sadu pro zadní montáž, návod.
| Napájení LiXX článků | 6 - 8 |
| Otáčky na volt [ot./min/V] | 380 |
| Max. výkon (47 s) [W] | 4028 |
| Vnitřní odpor [mOhm] | 11.3 |
| Proud naprázdno (při 22,2 V) [A] | 3.7 |
| Max. špičkový proud (47 s) [A] | 136.3 |
| Průměr [mm] | 60.2 |
| Délka [mm] | 53.5 |
| Délka celková [mm] | 83.5 |
| Průměr hřídele [mm] | 8 |
| Hmotnost [g] | 435 |
| Počet pólů | 28 |
| Časování [°] | 15 - 25 |
| Regulátor [A] | 130 - 200 |
| Doporučená vrtule (6S) | 18x10”, 19x10", 20x10” |
| Doporučená vrtule (8S) | 16x10”, 17x10", 18x10” |
