Přijímač R6DS

Detailní popis

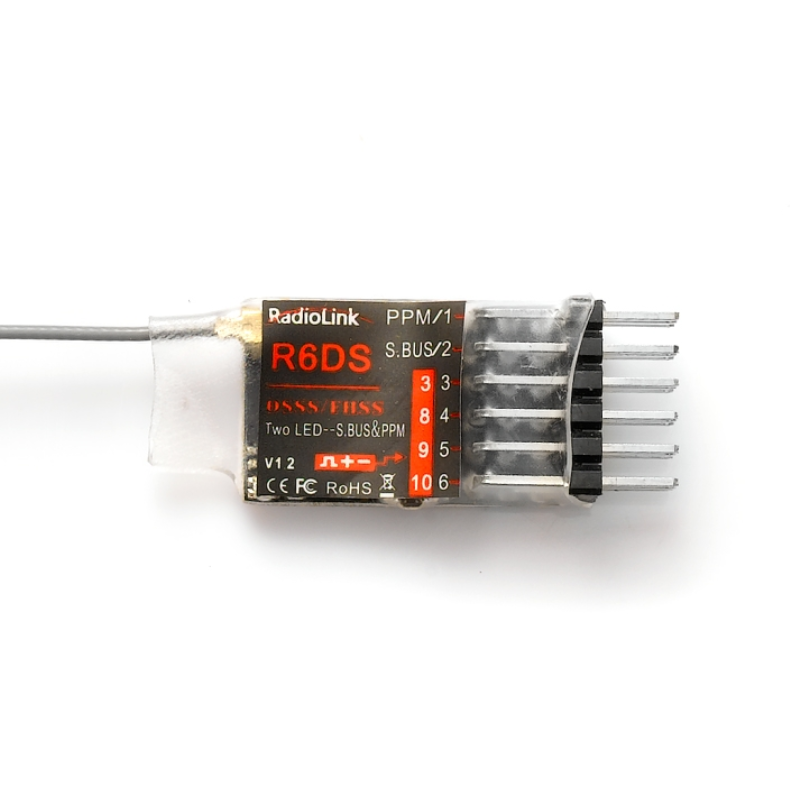

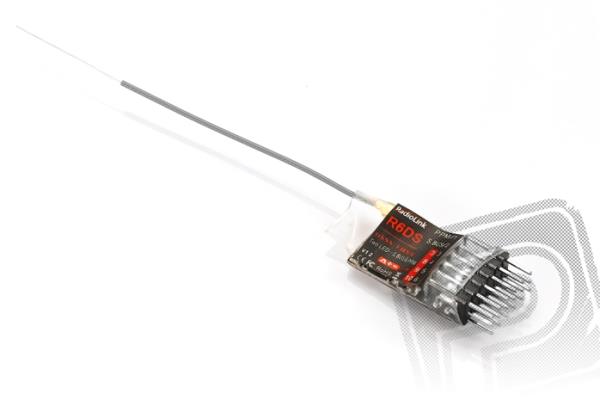

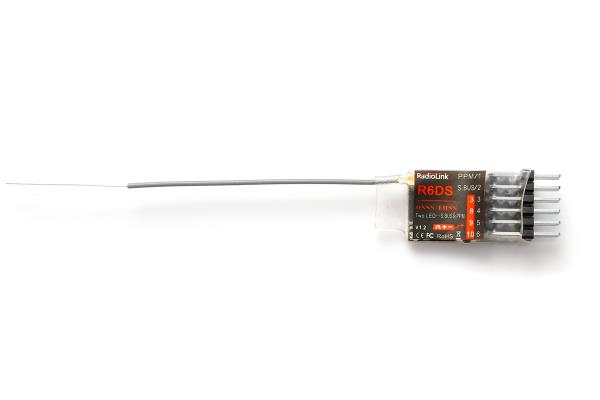

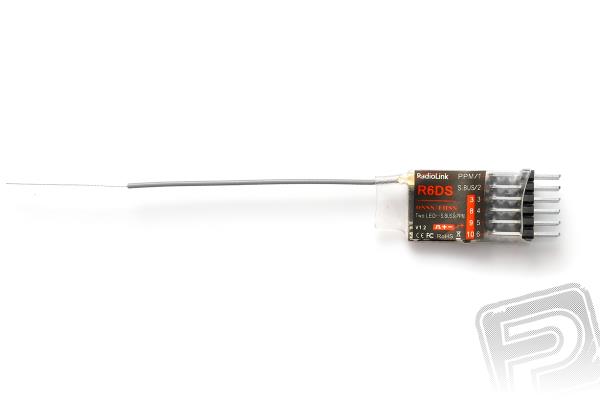

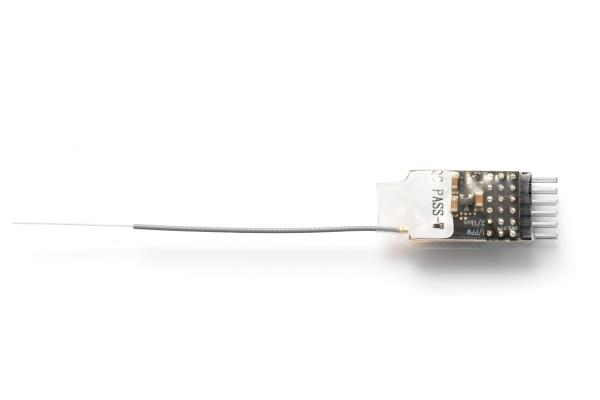

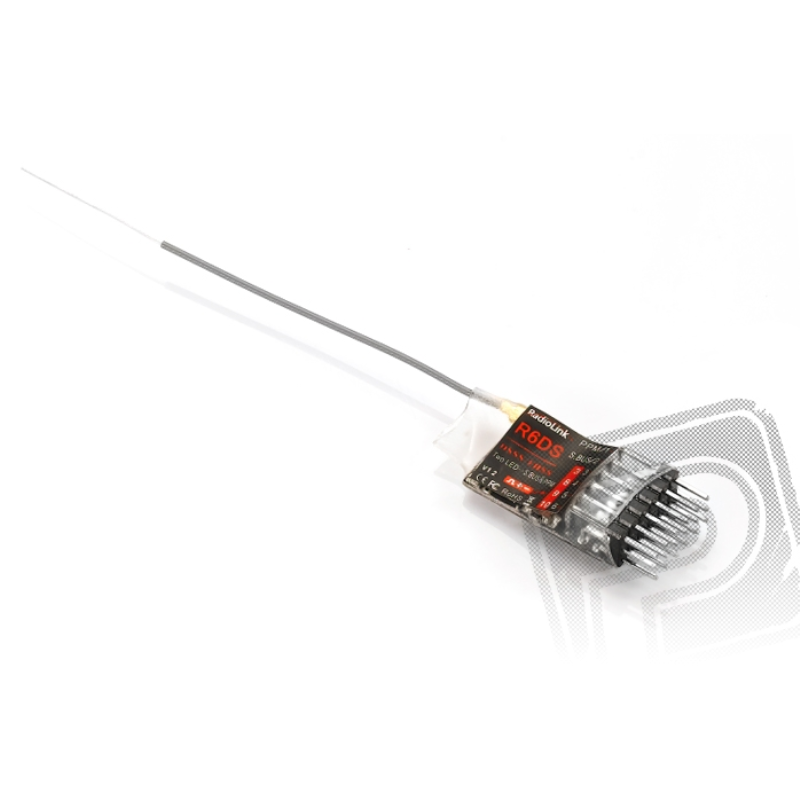

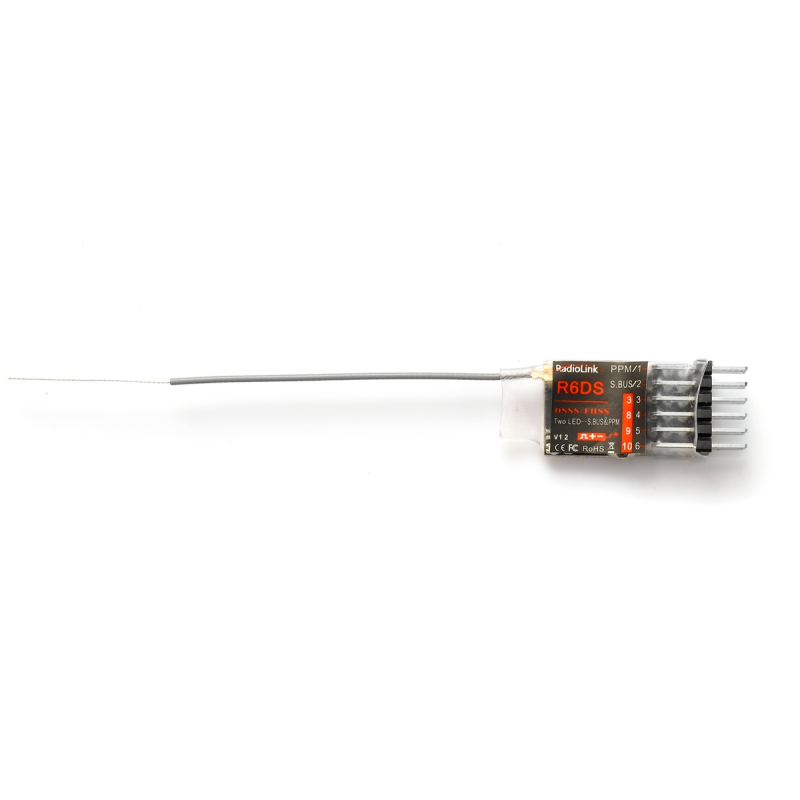

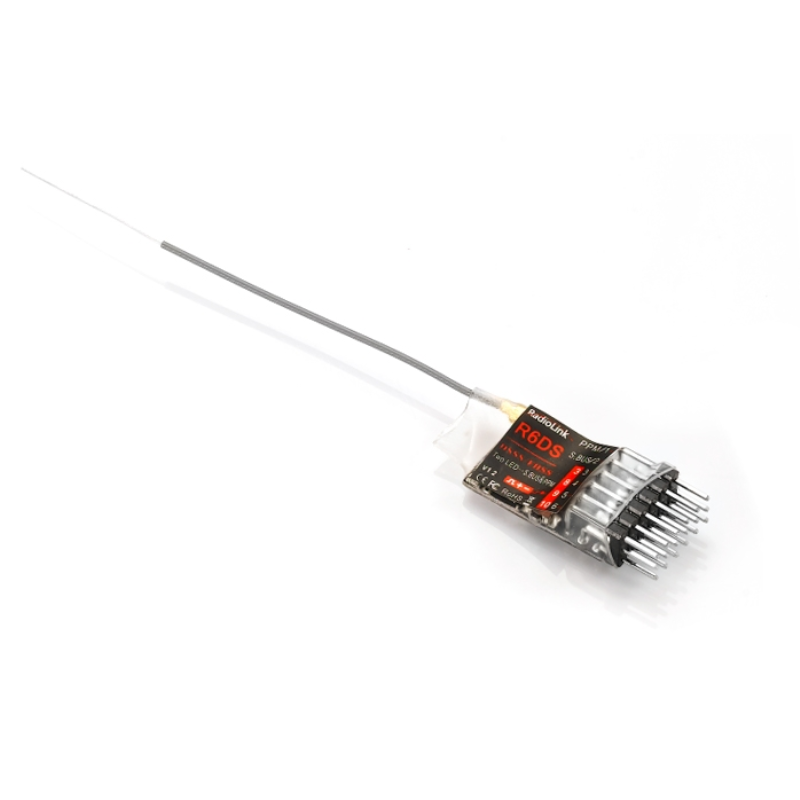

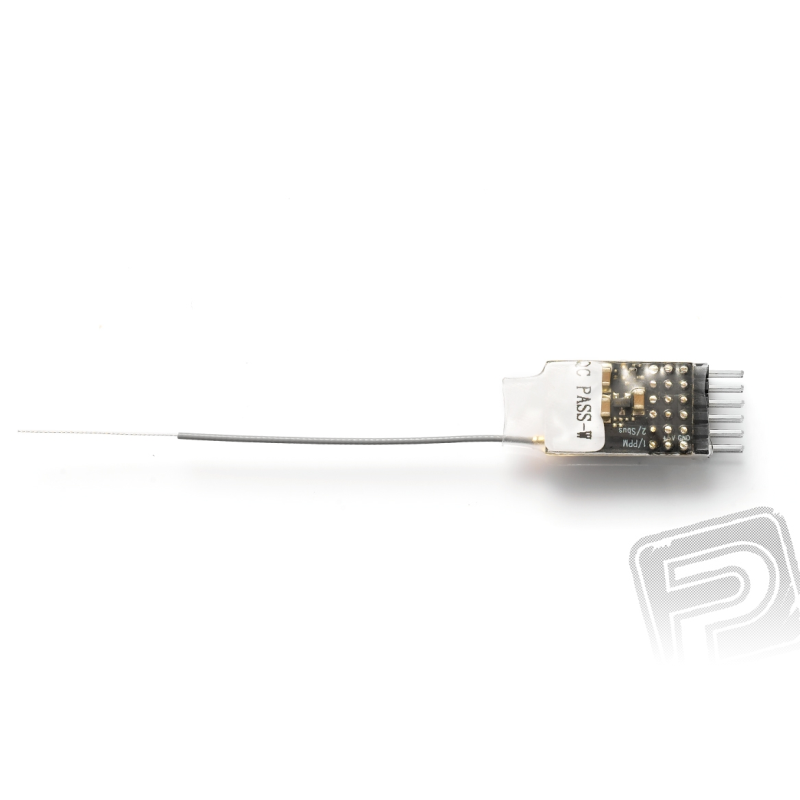

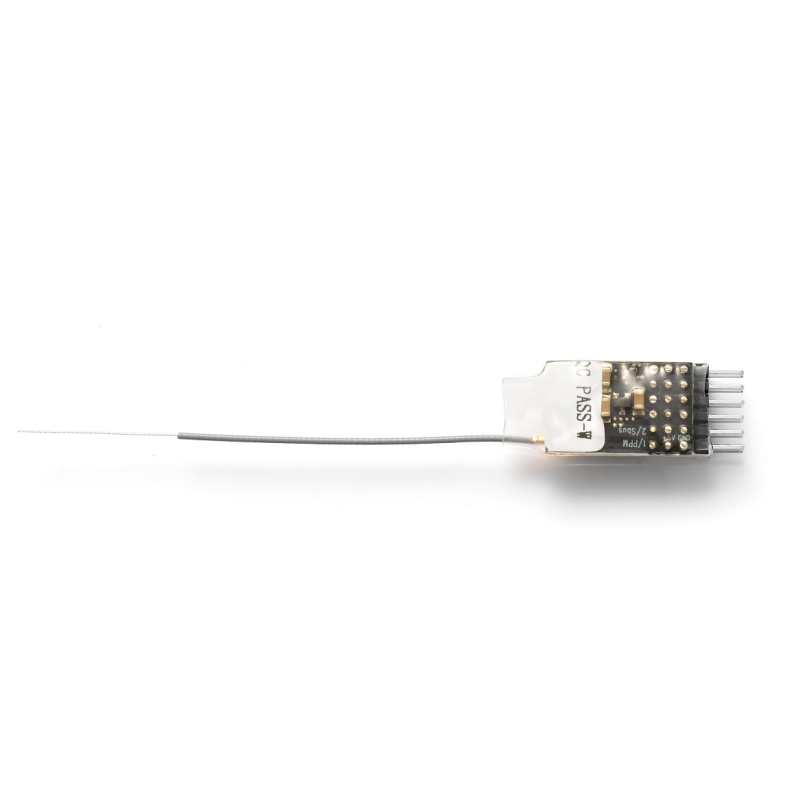

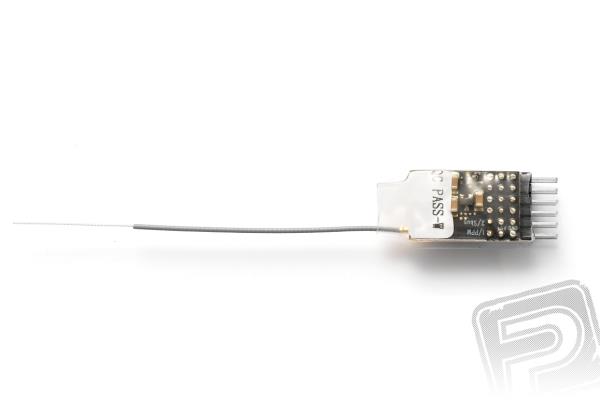

Radiolink R6DS 2,4GHz je malý 6-kanálový přijímač se synchronním přenosem DSSS a FHSS s frekvenčním přeskokem kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (AT10II je nutno přepnout do režimu vysílání 10CH). Nabízí dva provozní režimy – se standardními šířkově modulovanými (PWM) signálovými servo výstupy (6 kanálů) nebo se sériovými výstupy S-BUS+PPM (10 kanálů). NENÍ kompatibilní s vysílači Radiolink T8FB a T8S.

Přijímač je vhodný pro slow-flyery a park-flyery, race drony a jiné menší modely (výrobcem udávaný dosah je 300 m na zemi a 600 m ve vzduchu).

Použití DSSS/FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače.

Provozní režimy

• S individuálními PWM signálovými výstupy serv: červená LED indikuje PWM signálový výstup, celkem 6 kanálů.

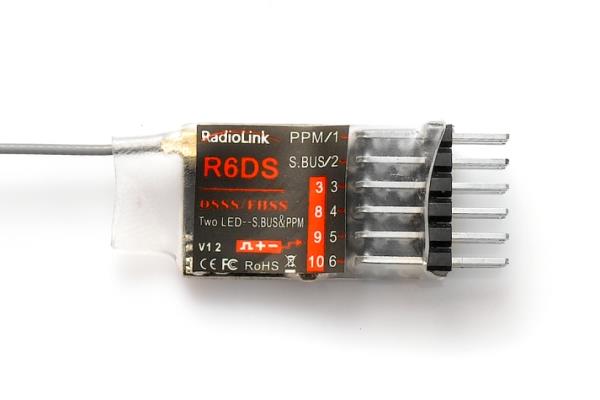

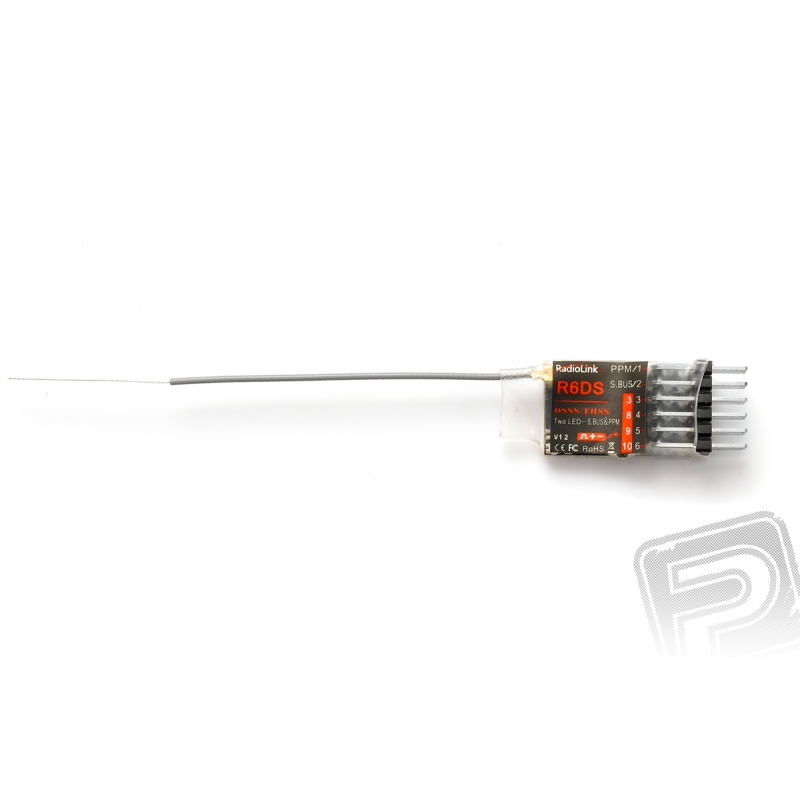

• Se sériovým výstupem SBUS+PPM: modrá/fialová LED indikuje SBUS+PPM signálový výstup, celkem 10 kanálů. SBUS+PPM a PWM signálové výstupy je možno používat v provozním režimu SBUS současně. Na zásuvce CH1 je výstupní PPM signál, na zásuvce CH2 je výstupní SBUS signál, zásuvky CH3 až CH6 slouží současně jako výstupy PWM signálů kanálů 3, 8, 9 a 10.

Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače.

Sada přijímače obsahuje: přijímač R6DS, návod.
