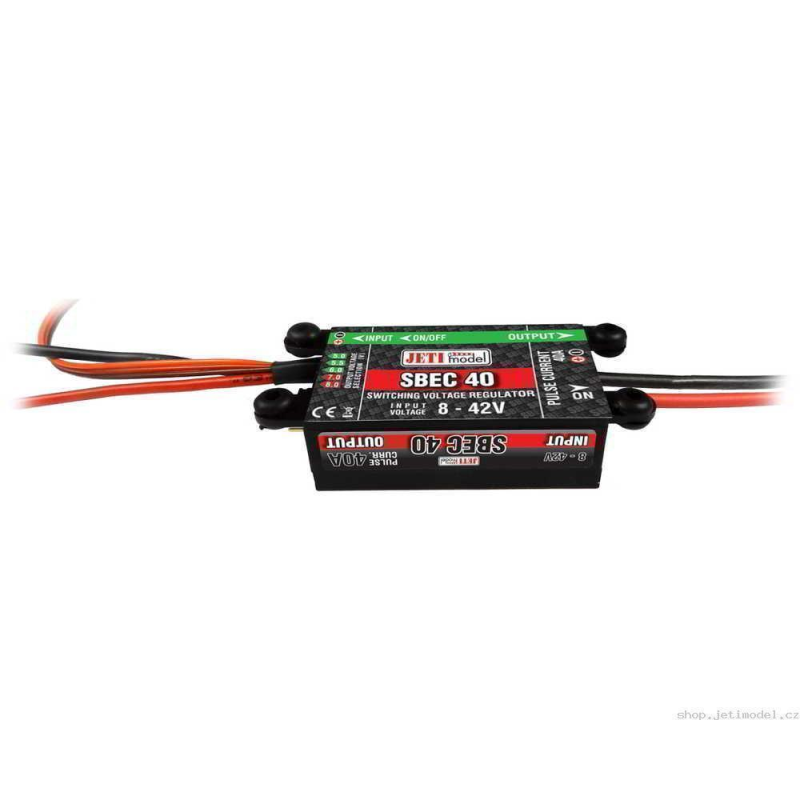

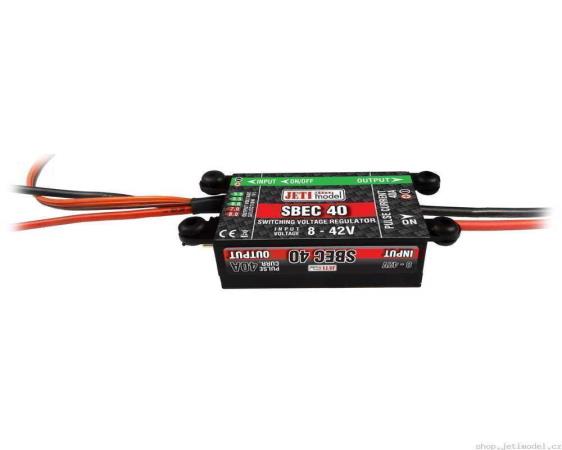

S BEC 40

Detailní popis

Spínaný stabilizátor napětí SBEC slouží k napájení přijímače a serv. Spínaný stabilizátor nabízí možnost připojení vstupního napětí v širokém rozsahu, a to od 3S až do 12S Li-XX článků. Nastavení výstupního napětí se provádí pomocí jumperu a je možné v rozsahu 5 až 8V. Tzn. že SBEC je připraven pro použití i se servy na "vysoké" napětí. Špičkovým proudem 40A je SBEC určen do středních a větších modelů.

Stabilizátor SBEC obsahuje dva vstupní vodiče o průřezu 1.5mm2, na které se připojují akumulátory a dva výstupní vodiče o průřezu 2.5mm2, které se připojí k servům. Stabilizátor disponuje rovněž trojicí vodičů, zakončenou magnetickým vypínačem. Magnetický vypínač slouží k zapínání stabilizátoru. Vypínač je zapojen jako tzv. „bezpečný“, při mechanickém poškození pájených spojů nebo vodičů zůstává funkce stabilizátoru zachována.

Výstupní napětí lze nastavovat pomocí zkratovací propojky (jumperu) v krocích 5.0V, 5.5V, 6.0V,7.0V a 8.0V. Podmínkou korektního napětí na výstupu, na základě nastavené propojky, je dostatečné napájecí napětí. Napájecí napětí z akumulátorů tedy musí být vždy vyšší než požadované výstupní napětí. Doporučujeme, aby napájecí napětí bylo vyšší minimálně o 2V. V opačném případě může v zátěži poklesnout výstupní napětí. Zapnutý stav stabilizátoru a informaci o výskytu napětí na výstupu stabilizátoru signalizuje rozsvícením zelená LED dioda.

Parametry:
rozměry 80x36x25 mm
hmotnost 100 g
doporučené vstupní napětí 8 - 51 V
max.vstupní napětí 51 V
výstupní napětí 5,0 V / 5,5 V / 6,0 V / 7,0 V / 8,0 V
špičkový proud (max. 5s) 40 A
klidový proud 85 uA

Závislosti maximálního trvalého proudového zatížení na vstupním napětí.
Počet Lixx článků / výstupní trvalý proud:
3 Lixx / 18 A
4 Lixx / 17,5 A
5 Lixx / 17 A
6 Lixx / 16,5 A
7 Lixx / 16 A
8 Lixx / 15,5 A
9 Lixx / 15 A
10 Lixx / 14,5 A
11 Lixx / 14 A
12 Lixx / 13,5 A
