Killerbody osvětlení se 14 LED: Toyota LC 70

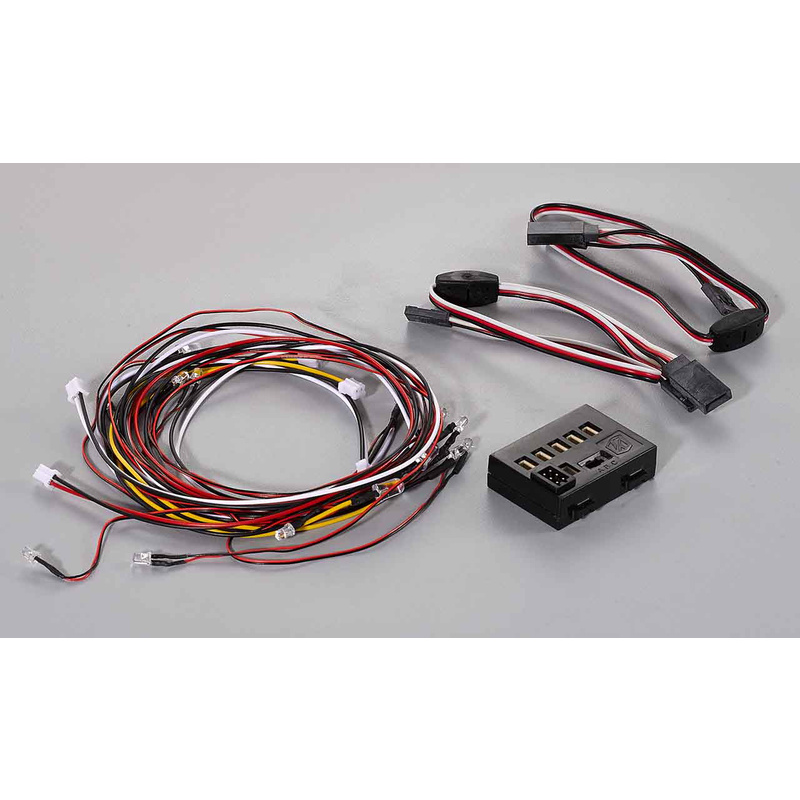

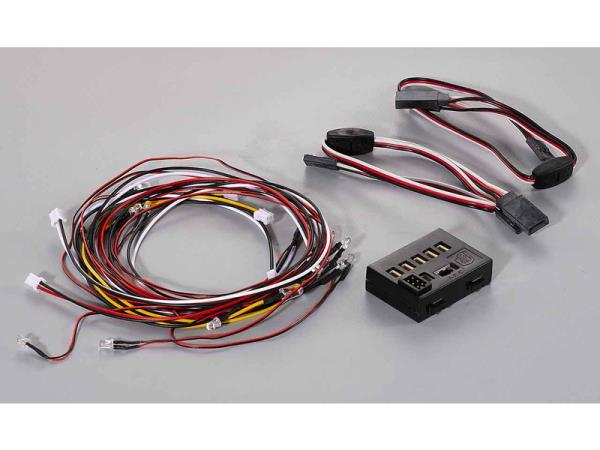

Světelná sada Killerbody s celkem 14 barevnými LED diodami pro RC modely aut. LED diody mají průměr 3 a 5 mm.

Oranžové LED diody

• Délka kabelu od konektoru k první LED diodě 3 mm je 29 cm.
• Délka kabelu mezi první a druhou LED diodou 3 mm je 43 cm.
• Délka kabelu mezi druhou a třetí LED diodou 5 mm je 11 cm.

Červené LED diody

• Délka kabelu od konektoru k první LED diodě 3 mm je 30 cm.
• Délka kabelu mezi první a druhou LED diodou 5 mm je 15 cm.

Bílé LED diody

• Délka kabelu od konektoru k první LED diodě 2 x 3 mm 1 x 5 mm je 29 a 32 cm.
• Délka kabelu mezi první a druhou LED diodou 2 x 3 mm 1 x 5 mm je 12 a 26 cm.

Ostatní

• Y-kabel má délku 32 cm.

Popis funkcí řídicí jednotky

Řídící jednotka je osazena 6 výstupy pro LED diody. K dispozici jsou 3 režimy: A, B a C, které se volí pomocí posuvného přepínače na řídící jednotce. Po připojení napájecího napětí všechny LED blikají. Jakmile dojde ke změně výchylky na kanálu plynu či řízení, LED blikat přestanou a budou fungovat dle tabulky níže. Po 15 sekundách nečinnosti se opětovně LED rozblikají.
